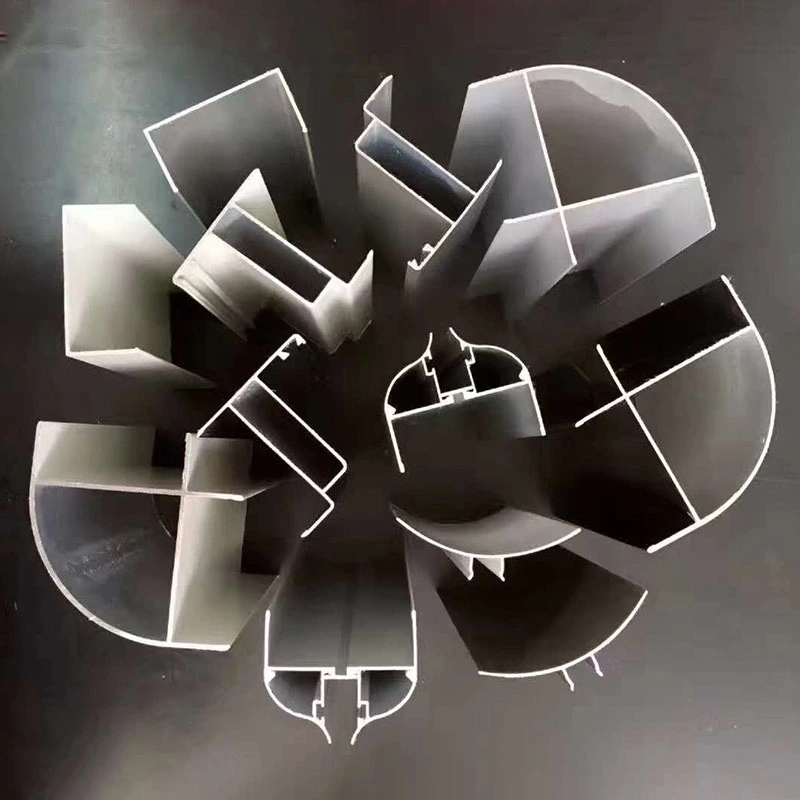

Aksesori Aluminium Cleanroom

Aksesori aluminium bilik bersih, juga dikenali sebagai profil aluminium bilik bersih, ialah komponen khusus yang direka untuk sistem kepungan persekitaran terkawal.Bahan Binaan SENBOmembekalkan profil ini sebagai sebahagian daripada panel bilik bersih dan rangkaian aksesorinya, dengan tumpuan pada ketepatan dimensi, kebersihan permukaan dan keserasian modular.

Profil dihasilkan daripada aloi aluminium-magnesium-silikon 6063-T5 menggunakan penyemperitan suhu tinggi. Kemasan permukaan termasuk anodizing, salutan elektroforetik dan salutan serbuk, setiap satu dipilih untuk rintangan kakisan dan kemasan licin, tidak menjana habuk. Panjang profil standard ialah 6 meter setiap keping, dengan pemotongan tersuai dan spesifikasi bukan standard tersedia.

Dari segi fungsi, siri produk merangkumi empat kategori utama: profil sambungan bingkai (profil I, profil H, profil T), profil pengedap dan kemasan (saluran-U, profil sudut, profil berjejari dalaman dan luaran), profil pintu dan tingkap (bingkai pintu, bahagian daun pintu, bingkai tingkap), dan profil suspensi siling TFF, dan profil suspensi siling. rasuk ampaian).

Rawatan Bahan dan Permukaan

Bahan asas ialah aloi aluminium 6063-T5, yang menawarkan keseimbangan kekuatan, keliatan dan rintangan kakisan yang baik. Kekuatan tegangan berkisar antara 150 hingga 350 MPa. Anodizing menghasilkan permukaan yang keras dan tahan haus yang mudah dibersihkan dan tidak menumpahkan zarah. Salutan serbuk menyediakan kemasan tahan lama yang tersedia dalam pelbagai warna, manakala salutan elektroforetik menawarkan liputan seragam walaupun pada profil yang kompleks.

Semua rawatan permukaan direka bentuk untuk memenuhi keperluan bilik bersih untuk penjanaan zarah rendah dan ketahanan terhadap pembasmian kuman biasa. Aloi aluminium itu sendiri tidak toksik, tidak berbau, dan tahan terhadap kelembapan dan pertumbuhan acuan, yang telah ditunjukkan melalui penggunaan jangka panjang dalam bilik bersih industri elektronik, farmaseutikal dan makanan.

Piawaian Dimensi dan Julat Produk

Disusun daripada piawaian industri dan data produk pembekal, jadual berikut menyenaraikan spesifikasi wakil untuk kategori profil biasa.

Prestasi dalam Pemasangan Sebenar

1. Keserasian Modular dan Toleransi Dimensi

Aksesori aluminium bilik bersih direka bentuk mengikut konsep modular, dengan spesifikasi universal seperti siri 40, 50 dan 75. Lebar slot sambungan dan jarak lubang mengikut dimensi standard industri, dan toleransi lebar slot biasanya dikawal dalam ±0.2 mm. Ini memastikan pemasangan pantas dan ketat antara komponen yang berbeza. Pengesahan pemasangan kilang termasuk pemeriksaan ketat sambungan, penyelarasan dimensi dan keserasian struktur pengedap, supaya profil tidak mengganggu atau tidak sejajar selepas pemasangan.

2. Reka Bentuk Sudut Jejari untuk Kebolehbersih

Dalam persekitaran yang mempunyai keperluan kebersihan yang ketat, seperti bilik bersih semikonduktor dan bengkel GMP farmaseutikal, persimpangan dinding-ke-dinding dan dinding-ke-siling disiapkan dengan coving aloi aluminium dengan jejari 50 mm (R50). Profil melengkung menghilangkan sudut 90 darjah, yang mengurangkan pengumpulan habuk dan memudahkan pembersihan dan pembasmian kuman. Peralihan yang lancar juga meminimumkan pergolakan aliran udara, membantu mengekalkan aliran udara lamina satu arah di zon kritikal. Komponen penjuru diikat pada panel dinding menggunakan rivet buta, yang membolehkan pemasangan pantas tanpa pencemaran zarah yang berkaitan dengan kimpalan.

3. Sistem Siling Grid untuk Sokongan FFU

Rangka kerja grid FFU (Unit Penapis Kipas) ialah sokongan struktur utama untuk sistem siling bilik bersih. Ia menggunakan profil aloi aluminium berbentuk T berkekuatan tinggi yang dipasang dengan penyambung piawai (dua hala, tiga hala, empat hala, dll.). Aloi 6063-T5 mengekalkan sistem ringan namun kuat, dan keratan rentas profil termasuk saluran khusus untuk penghalaan utiliti. Penyambung tergalvani untuk rintangan kakisan. Modul grid standard mempunyai bukaan dalaman 1180×580 mm, yang sepadan dengan keperluan pemasangan FFU.

Sistem penggantungan termasuk margin keselamatan 30% untuk kapasiti galas beban. Jarak penyangkut dikekalkan dalam lingkungan 1200 mm, dan perataan bingkai dipegang pada toleransi kurang daripada 1 mm per meter. Berbanding dengan bingkai dikimpal tradisional, pendekatan pra-pasang ini mengurangkan masa pembinaan sebanyak lebih 30% dan meningkatkan kecekapan penyelenggaraan seterusnya sebanyak 50%.

4. Kebersihan Permukaan dan Prestasi Pengedap

Selepas anodisasi atau salutan serbuk, permukaan profil ini licin, bebas burr dan tahan lekatan habuk. Alur pra-kejuruteraan membolehkan pemasangan komponen bukan logam seperti jalur pengedap, penutup PVC dan pengadang sudut plastik, yang meningkatkan kalis habuk dan kedap udara. Bahan aloi aluminium itu sendiri tidak toksik, tidak berbau, tahan kakisan dan kalis lembapan, dengan prestasi jangka panjang yang terbukti dalam persekitaran bilik bersih merentas pelbagai industri.

Ciri-ciri Fungsi

1. Sifat Bahan Boleh Dipercayai.Aloi aluminium 6063-T5 memberikan tekstur seragam dan kekuatan tegangan 150-350 MPa. Hayat perkhidmatan reka bentuk adalah sekurang-kurangnya 15 tahun di bawah keadaan bilik bersih biasa.

2. Toleransi Tepat untuk Perhimpunan Ketat.Toleransi lebar slot dikekalkan dalam lingkungan ±0.2 mm. Reka bentuk modular dan antara muka piawai memastikan kesesuaian yang ketat dengan bahan pelengkap seperti panel bilik bersih dan jalur pengedap.

3. Permukaan Licin, Tidak Menjana Habuk.Rawatan permukaan termasuk anodisasi, elektroforesis dan salutan serbuk menghasilkan kemasan licin, tidak berliang yang tahan kakisan dan mudah dibersihkan. Ini memenuhi keperluan bilik bersih untuk pelepasan zarah rendah.

4. Rangkaian Produk Komprehensif.Siri ini termasuk profil saluran, profil sudut, profil sudut berjejari, bingkai pintu dan tingkap, dan sistem grid FFU. Dimensi tersuai dan bentuk khas boleh dihasilkan atas permintaan.

5. Pemasangan Modular dan Kebolehgunaan Semula.Profil dipasang menggunakan sambungan bolt dan rivet, menghapuskan keperluan untuk kimpalan. Ini membolehkan pemasangan pantas, pembongkaran dan penggunaan semula apabila perubahan reka letak diperlukan.

Nota Pemasangan dan Keserasian

Untuk sambungan panel dinding:Profil I-beam dan H-beam digunakan sebagai penyambung perantaraan antara panel. Sahkan bahawa lebar slot profil sepadan dengan ketebalan tepi panel sebelum pemasangan. Ketatkan pengikat secara seragam untuk mengelakkan jurang.

Untuk kemasan sudut:Gunakan profil radius R50 atau lebih besar di persimpangan dinding-ke-dinding dan dinding-ke-siling untuk menghapuskan perangkap habuk. Rivet buta disyorkan di atas skru untuk penampilan yang lebih bersih dan mengurangkan pencemaran zarah.

Untuk siling grid FFU:Pastikan jarak penyangkut tidak melebihi 1200 mm dan bingkai diratakan dalam lingkungan 1 mm setiap meter. Pembukaan grid 1180×580 mm adalah standard untuk modul FFU, tetapi saiz tersuai boleh dimuatkan.

Untuk bingkai pintu dan tingkap:Pilih profil yang sepadan dengan ketebalan panel bilik bersih. Sahkan bahawa alur pengedap serasi dengan gasket atau pengedap yang dimaksudkan. Selepas pemasangan, pastikan pintu atau tingkap beroperasi dengan lancar tanpa mengikat.

Tempat Profil Ini Digunakan

1.Bilik bersih elektronik dan semikonduktor: sambungan dan penetapan untuk panel dinding dan siling, serta sistem siling grid FFU.

2.Kemudahan GMP biofarmaseutikal: Profil sudut berjejari R50 untuk menutup sudut dalaman dan luaran, menghapuskan zon mati yang memerangkap habuk.

3.Bilik bedah hospital dan wad ICU: pemasangan bingkai pintu dan tingkap, dan aplikasi pengedap kedap udara.

4.Bilik bersih pemprosesan makanan: sambungan panel bilik bersih, pengedap saluran lantai dan pemasangan grid siling.

5.Zon bersih makmal: pemasangan rangka kerja, penyepaduan talian utiliti dan pengedap.

Soalan Lazim

1. Apakah rawatan permukaan yang disyorkan untuk bilik bersih farmaseutikal?

Untuk kemudahan GMP farmaseutikal, kemasan beranod atau bersalut serbuk biasanya digunakan kerana ia tidak berliang, mudah dibersihkan dan tahan terhadap pembasmian kuman biasa. Salutan elektroforetik boleh ditentukan untuk profil dengan bentuk kompleks di mana liputan seragam adalah penting.

2. Bagaimanakah profil sudut jejari dipasang tanpa kimpalan?

Profil sudut berjejari biasanya diikat menggunakan rivet buta. Kaedah ini menyediakan sambungan selamat sambil mengelakkan haba, asap, dan pencemaran zarah yang berkaitan dengan kimpalan. Rivet dipasang dari dalam, meninggalkan permukaan luar licin yang mudah dibersihkan.

3. Bolehkah panjang profil tersuai dibekalkan?

ya. Panjang standard ialah 6 meter, tetapi profil boleh dipotong mengikut panjang yang ditentukan di kilang. Keratan rentas bukan standard juga boleh dihasilkan menggunakan acuan penyemperitan tersuai, tertakluk kepada kuantiti pesanan minimum dan pertimbangan masa pendahuluan.

4. Bagaimanakah saya memastikan keserasian antara profil aluminium dan panel bilik bersih?

Kebanyakan pengeluar panel bilik bersih mereka bentuk panel mereka agar sepadan dengan lebar slot profil standard industri. Sebelum membuat pesanan, sahkan bahawa ketebalan tepi panel dan lebar slot profil adalah serasi. Pasukan teknikal kami boleh menyediakan lukisan dimensi dan sampel untuk pengesahan.

5. Apakah kapasiti galas beban sistem grid siling FFU?

Sistem grid FFU direka bentuk dengan margin keselamatan 30% melebihi beban yang dijangkakan, yang termasuk berat unit FFU, panel siling dan sebarang beban perkhidmatan. Jarak penyangkut dikekalkan dalam lingkungan 1200 mm untuk mengagihkan beban secara sama rata. Untuk pengiraan beban tertentu, sila berikan berat FFU dan konfigurasi siling kepada pasukan kejuruteraan kami.
