Sistem sokongan sampul bangunan terdiri daripada anggota struktur sekunder, pengikat, komponen kalis air, dan aksesori kemasan yang menyambungkan rangka keluli utama ke panel bumbung dan dinding.SENBOBahan Binaanmembekalkan rangkaian lengkap komponen ini untuk projek struktur keluli, termasuk purlin, klip sokongan, sistem longkang, berkelip dan bahan pengedap.
Sistem ini biasanya dibahagikan kepada lima kumpulan berfungsi:
Sokongan struktur:Purlin keluli berbentuk C, Z, U dan L, saluran topi, batang kendur dan tiub pendakap. Anggota ini memindahkan beban dari panel bumbung dan dinding ke rangka keluli utama.
Pengikat dan sambungan:Klip sokongan bumbung dan dinding, kurungan gelongsor dan tetap, skru gerudi sendiri, stud ricih dan pengikat tersembunyi. Komponen ini menentukan cara panel diikat dan cara pergerakan terma ditampung.
Saliran:Parit keluli atau keluli tahan karat, saluran keluar air hujan, paip bawah dan komponen saliran sifon. Reka bentuk saliran yang betul menghalang pengumpulan air dan kebocoran di perimeter bumbung.
Berkelip dan memangkas:Penutup rabung, helaian berkelip, trim tepi, penutup dan tepi titisan. Item ini mengelak tepi panel dan peralihan, memastikan air keluar dan memberikan penampilan yang lengkap.
Penebat dan pengedap:Penebat haba, penghalang wap, membran bernafas, pita pengedap dan gasket. Produk ini mengawal pemindahan haba, mengurus pemeluwapan dan mengekalkan kedap udara.
Purlin berbentuk Cadalah ahli sekunder yang paling banyak digunakan dalam sampul bangunan logam. Saiz antara C80 hingga C350, dengan ketebalan dari 1.5 mm hingga 3.5 mm. Ia mudah untuk direka dan dipasang, menjadikannya sesuai untuk bangunan dan gudang perindustrian am.
Purlin berbentuk Zmenawarkan prestasi bertindih yang lebih baik daripada bahagian berbentuk C dan selalunya dinyatakan untuk rentang yang lebih panjang. Saiz julat dari Z80 hingga Z350, dengan lubang pra-tebuk tersedia untuk meningkatkan ketepatan pemasangan dan prestasi saliran.

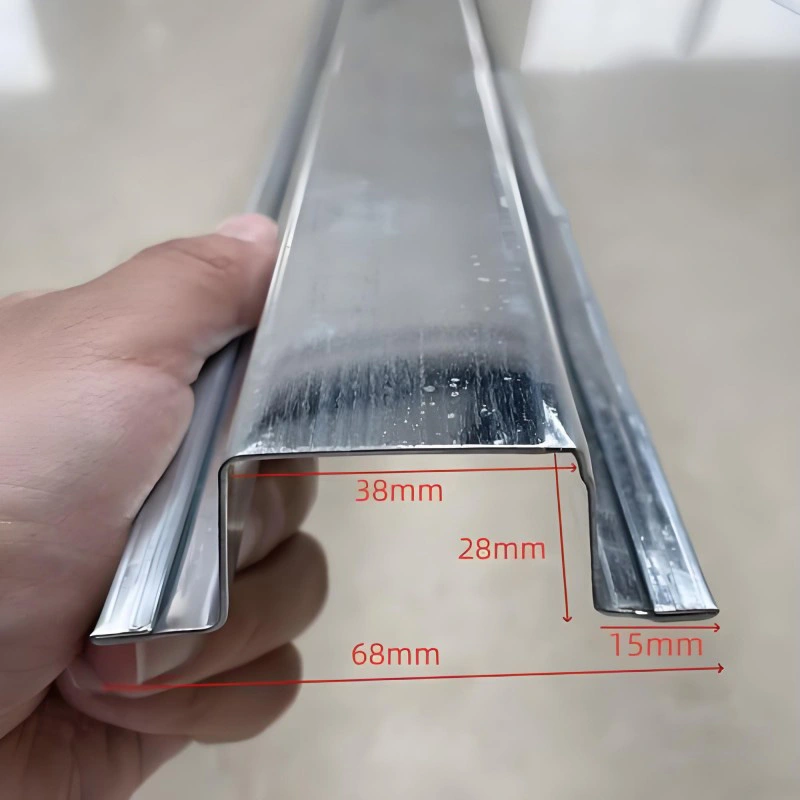

Keluli berbentuk U dan berbentuk Ldigunakan untuk bingkai pintu dan tingkap, tetulang sudut, dan penetapan tepi.Saluran topibekerja dengan kurungan sokongan yang sepadan dalam sistem yang memerlukan penjajaran yang tepat. Sag rod dan tiub pendakap meningkatkan kestabilan keseluruhan sistem purlin.
Klip sokongan adalah bahagian paling kritikal dari segi teknikal sistem bumbung jahitan berdiri.Sokongan gelongsorbenarkan panel bumbung mengembang dan mengecut dengan perubahan suhu, mengurangkan tekanan yang sebaliknya boleh menyebabkan lekuk atau keletihan pengikat. Sokongan ini biasanya termasuk pengatur jarak penebat untuk mengelakkan penyambungan haba.Sokongan tetapdigunakan di lokasi di mana pergerakan mesti dihalang, seperti di atap atau rabung.
Skru penggerudian sendiri dengan mesin basuh EPDM ialah pengikat standard untuk kebanyakan sambungan panel dinding dan bumbung. Mesin basuh mengekalkan pengedap kedap cuaca, manakala salutan skru menentukan rintangan kakisan. Stud ricih digunakan dalam sistem dek lantai komposit untuk menyambungkan dek ke rasuk keluli dan memindahkan daya ricih.

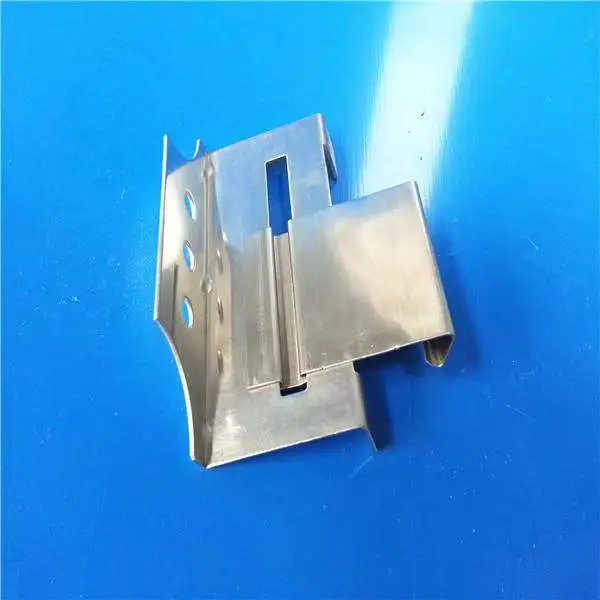

Untuk sistem jahitan berdiri, klip keluli tahan karat dan pengapit aluminium panel selamat tanpa menembusi permukaan bumbung. Ini mengurangkan bilangan pengikat yang terdedah dan meningkatkan ketahanan cuaca jangka panjang.

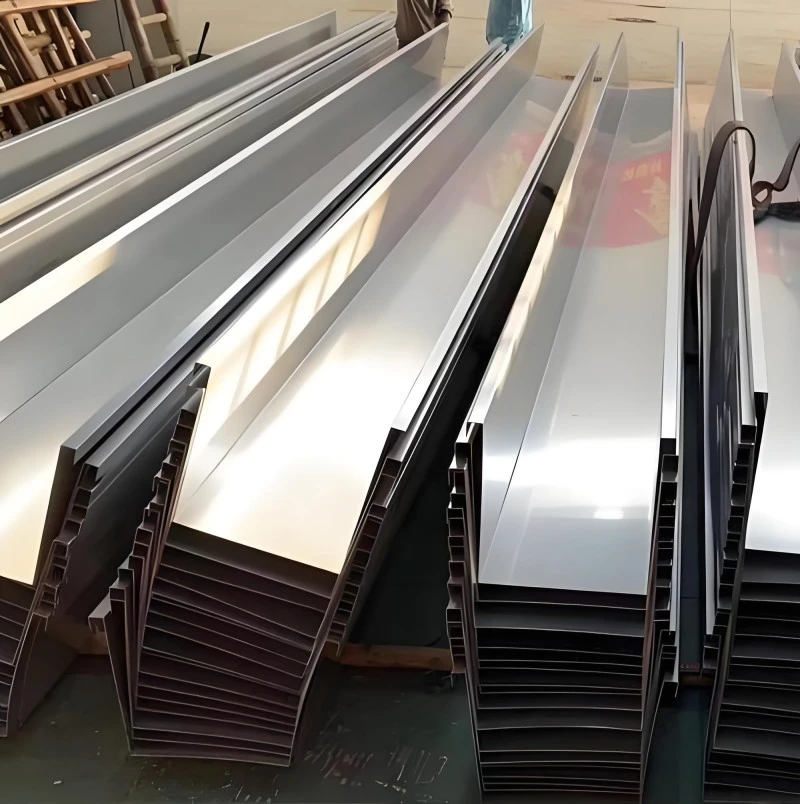

Parit keluli adalah elemen pengumpulan utama untuk saliran bumbung. Bahan biasa termasuk keluli tergalvani dan keluli tahan karat, dengan ketebalan dari 1.0 mm hingga 2.0 mm. Keluli tahan karat menawarkan rintangan kakisan yang lebih baik dan lebih disukai dalam persekitaran pantai atau perindustrian.

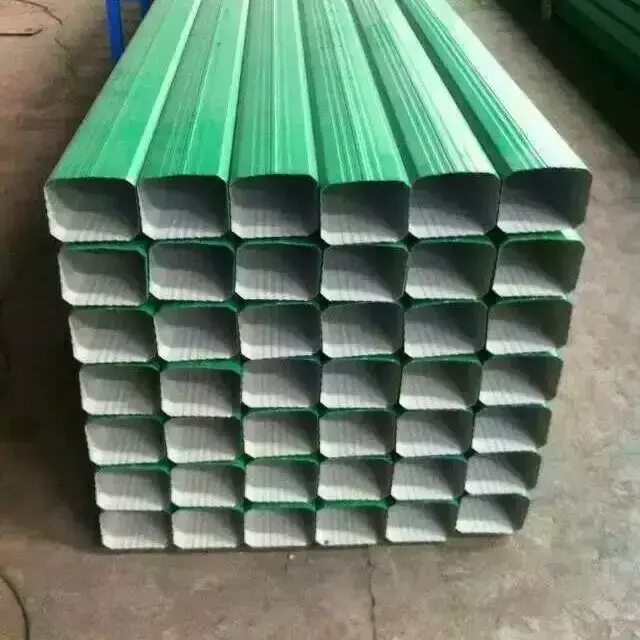

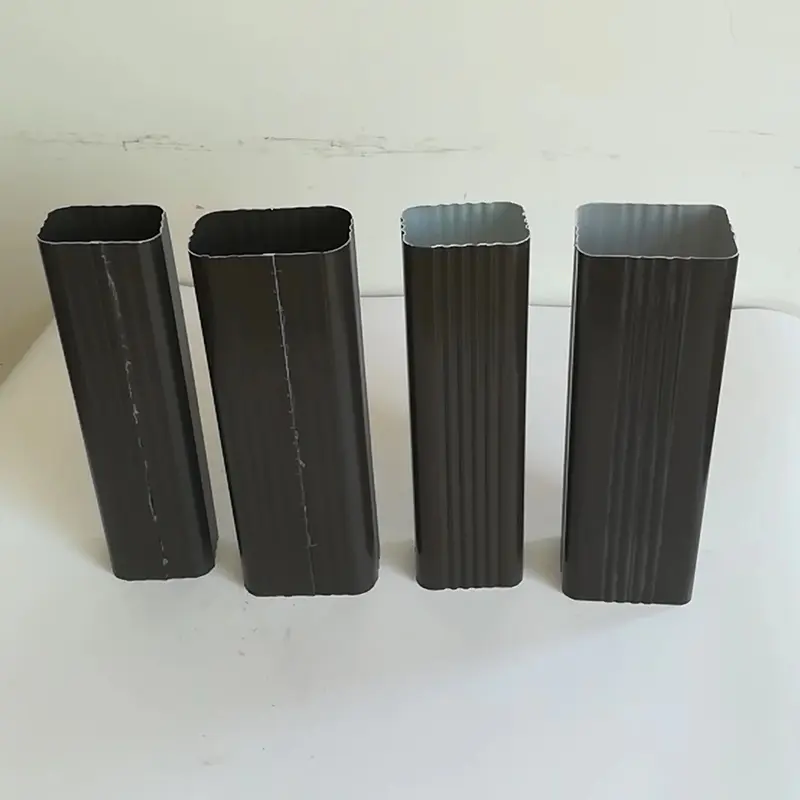

Sistem saliran siphonic digunakan untuk bumbung bersilang besar di mana kapasiti saliran yang tinggi diperlukan. Paip bawah dan saluran keluar air hujan melengkapkan sistem, mengarahkan air dari longkang ke rangkaian saliran tanah.
Potongan berkelip dan potong mengelak peralihan antara panel, dinding dan penembusan bumbung. Penutup rabung menutupi puncak bumbung, helaian berkelip mengendalikan persimpangan dinding-ke-bumbung, dan kemasan tepi menamatkan perimeter. Penutupan dan tepi titisan menghalang kemasukan air di hujung panel dan cucur atap.
Bahan penebat seperti bulu batu dan bulu kaca dipasang di bawah bumbung dan panel dinding. Membran yang boleh bernafas membenarkan lembapan keluar sambil menghalang kemasukan air, dan halangan wap mengawal pemeluwapan dalam lapisan penebat. Pita pengedap dan gasket melengkapkan sistem kedap udara.
| Kategori Komponen | Spesifikasi Biasa | Nota |
|---|---|---|
| Purlin berbentuk C | C80–C350, ketebalan 1.5–3.5 mm | Paling biasa untuk bangunan umum |
| Purlin berbentuk Z | Z80–Z350, ketebalan 1.5–3.5 mm | Lubang pra-tebuk tersedia |
| Penyokong bumbung | Jenis gelongsor dan tetap, pelbagai ketinggian | Dengan penebat spacer |
| Skru gerudi sendiri | Pencuci EPDM, julat suhu -45°C hingga 120°C | Salutan menentukan rintangan kakisan |
| Parit keluli | Bergalvani atau tahan karat, 1.0–2.0 mm | Tahan karat untuk kawasan pantai |
| Berkelip dan memangkas | Bergalvani atau bersalut warna, 0.4–0.8 mm | Profil dipadankan dengan jenis panel |
| Penebat | Bulu batu, bulu kaca, 50–150 mm | Dipilih mengikut keperluan haba |
| Membran bernafas | Jenis PE, lebar 1.0–1.5 m | Kalis air dan telap wap |
| Standard Berkenaan | JGJ/T 473-2019 | Kejuruteraan sistem sampul logam bangunan |
Untuk sistem bumbung:Jarak purlin, jenis klip sokongan dan profil panel mesti diselaraskan. Sokongan gelongsor adalah standard untuk bumbung jahitan berdiri untuk menampung pergerakan haba. Ketinggian sokongan mesti sepadan dengan ketebalan penebat untuk mengelakkan mampatan.
Untuk sistem dinding:Purlin berbentuk C biasanya mencukupi. Kaedah pengikat bergantung pada profil panel dinding dan beban angin. Skru penggerudian sendiri dengan pencuci EPDM adalah tipikal untuk dinding pengikat terdedah; pengikat tersembunyi boleh digunakan untuk panel seni bina.
Untuk persekitaran yang menghakis:Tentukan longkang keluli tahan karat, pengikat bersalut dan purlin bersalut aluminium-zink. Pencuci EPDM mesti serasi dengan salutan panel dan iklim tempatan.
Untuk bumbung bentang besar:Purlin berbentuk Z dengan lubang pra-tebuk memberikan penjajaran saliran dan sokongan panel yang lebih baik. Saliran siphonic mungkin diperlukan untuk bumbung dengan intensiti hujan yang tinggi.
Pemasangan Purlin:Tandakan garisan susun atur pada rangka keluli utama sebelum pemasangan. Jarak purlin mesti sepadan dengan lukisan reka bentuk. Sambungan antara purlin dan rangka utama mesti diketatkan sepenuhnya, dan rod kendur hendaklah dipasang di mana perlu untuk mengelakkan pergerakan sisi.
Pemasangan klip sokongan:Pasang klip dalam arah yang sama seperti urutan peletakan panel. Tapak klip mesti diikat dengan selamat pada purlin. Periksa sama ada pengatur jarak penebat diletakkan dengan betul untuk mengelakkan penyambungan haba.
Penetapan panel:Untuk sistem jahitan berdiri, pasang panel pada klip dan jahitnya dengan peralatan yang ditentukur. Elakkan terlalu mengetatkan skru penggerudian sendiri pada sistem pengikat terdedah, kerana ini boleh merosakkan mesin basuh EPDM dan mengurangkan kedap cuaca.
Pemasangan longkang dan berkelip:Pastikan longkang cerun ke arah mata keluar. Tutup semua sendi pusingan dan peralihan. Berkelip mesti bertindih dengan rusuk panel dengan betul untuk mengelakkan pengesanan air di belakang pelapisan.
Komponen sistem sokongan direka bentuk untuk berfungsi dengan rangkaian penuh panel sampul logam yang dibekalkan oleh SENBO, termasukLembaran Keluli Berprofil, Panel Sandwic Bulu Batu, Panel Aluminium-Magnesium-Mangan, danPanel Berlubang. Sebagai contoh, susun atur purlin untuk dinding panel sandwic berbeza daripada untuk dinding kepingan berprofil kulit tunggal disebabkan oleh perbezaan dalam keupayaan merentang. Pasukan kejuruteraan kami boleh menyediakan lukisan susun atur yang menyelaraskan sokongan struktur dengan jenis panel yang dipilih.
Sokongan gelongsor membolehkan panel bumbung bergerak sepanjang panjangnya apabila suhu berubah. Ini mengurangkan tekanan haba dan menghalang keletihan pengikat. Sokongan tetap digunakan pada titik sekatan seperti cucur atap dan rabung. Dalam bumbung jahitan berdiri, kebanyakan klip adalah jenis gelongsor, dengan klip tetap digunakan hanya di lokasi tertentu.
Jarak purlin bergantung pada profil panel, ketebalan kepingan, beban angin dan beban salji. Panel yang lebih kuat dengan tulang rusuk yang lebih tinggi boleh menjangkau jarak yang lebih jauh dan memerlukan lebih sedikit purlin. Jarak mesti disahkan dengan pengiraan struktur untuk setiap projek. Pasukan teknikal kami boleh mengesyorkan susun atur yang sesuai berdasarkan panel yang dipilih.
Untuk kawasan pantai, pengikat dengan salutan rintangan kakisan yang tinggi harus dinyatakan. Pengikat keluli tahan karat atau yang mempunyai salutan zink-aluminium berat adalah sesuai. Pencuci EPDM juga mestilah kalis UV dan serasi dengan salutan panel untuk mengekalkan pengedap kedap cuaca.
ya. Klip sokongan, berkelip dan penutupan boleh dihasilkan untuk memadankan bentuk panel bukan standard. Sediakan lukisan profil panel dan keperluan struktur projek supaya komponen yang betul boleh dipilih atau dihasilkan.
Sijil bahan, laporan salutan dan laporan ujian produk boleh dibekalkan. Untuk purlin dan pengikat, sijil ujian kilang disediakan. Untuk projek yang memerlukan dokumentasi pematuhan tambahan, seperti prestasi kebakaran atau nota pengiraan struktur, ini boleh disediakan atas permintaan.
