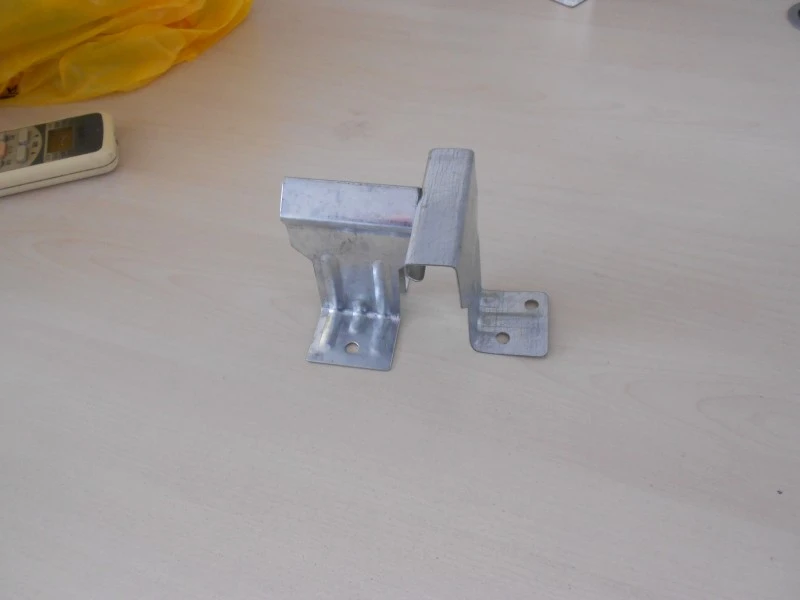

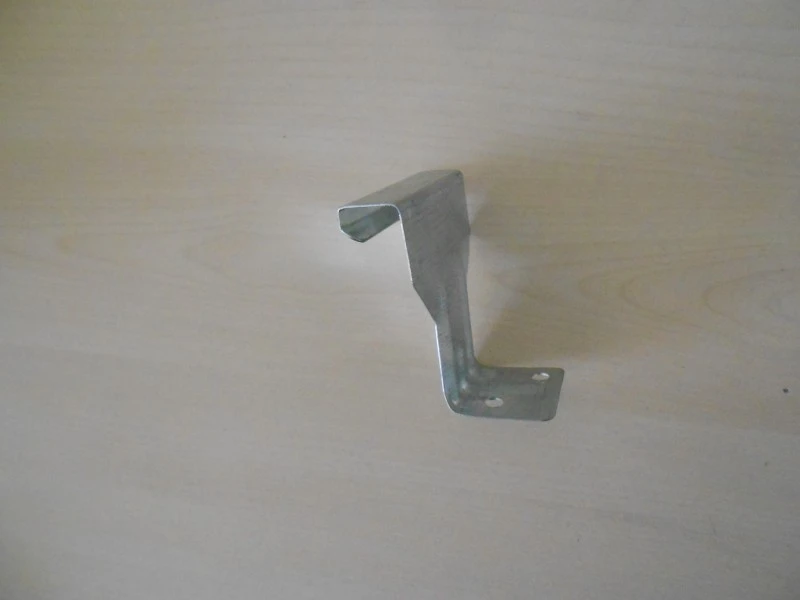

Pengikat Klip Tersembunyi menyediakan sambungan tersembunyi antara panel bangunan dan struktur sokongan. Klip disambungkan dengan rusuk asas yang dipasang pada purlin atau kurungan, memegang panel tanpa skru melalui permukaan panel. Pendekatan ini memastikan semua pengikat di dalam jahitan panel, memberikan bahagian luar yang bersih dan menanggalkan laluan kebocoran yang dikaitkan dengan skru dan pengedap terdedah. SENBO membekalkan klip ini dengan pemeriksaan dimensi pada kedalaman slot, panjang kaki dan ketebalan bahan, dan proses pengeluaran termasuk ujian berkala kekuatan penglibatan.

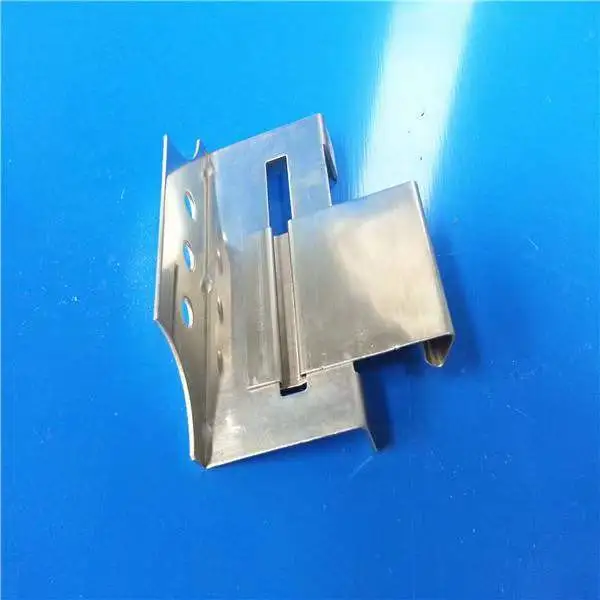

Klip dibuat daripada keluli tahan karat 304 sebagai standard, dengan 430 dan 201 tersedia untuk belanjawan tertentu. Keluli Q235B dengan galvanizing hot-dip digunakan untuk klip struktur yang lebih berat. Klip keluli tahan karat dihasilkan dengan menekan atau mengecap sejuk daripada bahan jalur. Klip Q235B biasanya dibuat daripada plat gelek panas dengan ketebalan minimum 5 mm dan dibentuk oleh tekanan sejuk hidraulik untuk mengekalkan kekuatan dan ketepatan dimensi.
Ketinggian dalaman klip ditentukan oleh kedalaman slot panel. Ketinggian dalaman biasa berjulat dari 2.6 mm hingga 10 mm, dengan panjang kaki 7.5 mm dan ketebalan bahan dari 0.5 mm hingga 1.5 mm untuk keluli tahan karat. Diameter bolt ialah 12 mm dengan gred kekuatan sekurang-kurangnya 8.8. Klip dikelaskan mengikut aplikasi kepada klip panel dinding, klip panel bumbung dan klip panel lantai. Mengikut bahan, ia dibahagikan kepada klip keluli tahan karat dan klip keluli tergalvani celup panas.
| item | Parameter / Spesifikasi | Rujukan atau Nota |
|---|---|---|
| Bahan Asas | Keluli tahan karat 304 / Q235B keluli tergelek panas | Bahan dipilih mengikut aplikasi |
| Ketebalan Bahan | 0.5–1.5 mm untuk keluli tahan karat; ≥5 mm untuk semua komponen keluli | Bergantung pada jenis produk |
| Klip Tinggi Dalaman | 2.6–10 mm | Mesti sepadan dengan slot panel |
| Panjang Kaki | 7.5 mm | Dimensi tipikal |
| Spesifikasi Bolt | M12, kelas kekuatan ≥8.8 | Untuk sambungan struktur |
| Ketebalan Galvanizing | ≥150 g/m² setiap sisi | Tergalvani celup panas Q235B |
| Rintangan gelincir | Δ ≤ 7.0 mm pada 7.0 kN; Δ ≤ 0.5 mm pada 10.0 kN | Mengikut GB 15831 dan piawaian industri |
| Integriti Struktur | Tiada kegagalan pada 25.0 kN | Mengikut GB 15831 dan piawaian industri |
| Ketegaran Kilasan | θ ≤ 4° pada tork 900 N·m | Untuk pengganding sudut kanan |
| Ujian Tork | Tiada kegagalan pada ≥65 N·m | Rintangan tork klip |
Keperluan mekanikal untuk klip tersembunyi adalah berdasarkan GB 15831 dan piawaian industri yang berkaitan. Ujian rintangan gelincir memerlukan anjakan tidak lebih daripada 7.0 mm pada beban 7.0 kN, dan tidak lebih daripada 0.5 mm pada 10.0 kN. Klip tidak boleh gagal pada 25.0 kN. Ketegaran kilasan memerlukan sudut tidak lebih daripada 4 darjah di bawah tork 900 N·m. Klip ditekan sejuk semua keluli yang diuji oleh SENBO memenuhi had ini.
Klip keluli tahan karat 304 telah menjalani ujian semburan garam dan menunjukkan rintangan kakisan yang sesuai untuk pendedahan luar. Klip Q235B bergalvani hot-dip membawa salutan zink minimum 150 g/m² setiap sisi, yang memberikan perlindungan jangka panjang dalam keadaan atmosfera biasa. Pilihan bahan harus sepadan dengan persekitaran projek.

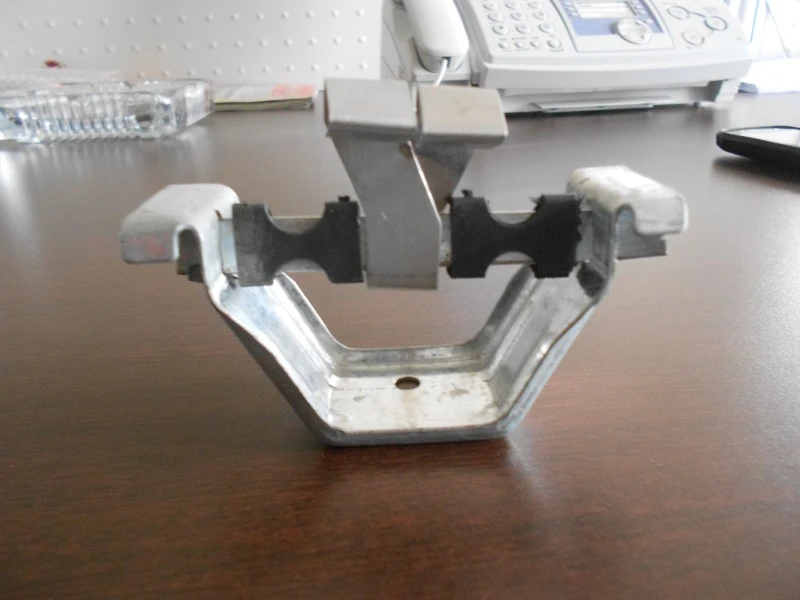

Dalam bumbung jahitan berdiri, klip tersembunyi memegang panel pada kurungan sokongan tanpa penembusan permukaan. Ini membolehkan panel bumbung bergerak dengan pengembangan dan pengecutan haba sambil kekal pada klip. Hasilnya ialah permukaan bumbung tanpa lubang skru terdedah, yang mengurangkan peluang kemasukan air dan meningkatkan kalis air jangka panjang. Kaedah klip tersembunyi digunakan dalam sistem jahitan berdiri 360° untuk bumbung industri bersilang besar.
Untuk panel dinding, Pengikat Klip Tersembunyi membenarkan pemasangan tanpa paku, memastikan permukaan panel bersih. Dalam pemasangan pemangkas tetingkap, sambungan tersembunyi meliputi tepi potong panel bersalut warna, melindunginya daripada sentuhan hujan terus dan mengurangkan risiko karat pada tepi. Kaedah pemasangan ini memenuhi keperluan penampilan seni bina.
Pembekal hendaklah menyediakan sijil bahan untuk keluli tahan karat atau keluli tergalvani. Laporan ujian untuk rintangan gelinciran, integriti struktur, dan ketegaran kilasan harus tersedia jika diperlukan oleh projek. Cek penerimaan di tapak hendaklah mengesahkan dimensi, gred bahan dan keadaan permukaan. Untuk pesanan besar, klip sampel boleh diuji untuk mengesahkan penglibatan dengan profil panel sebenar.
Ketinggian dalaman klip mesti sepadan dengan kedalaman slot panel yang digunakan. Ukur slot panel atau rujuk spesifikasi pengeluar panel. Klip yang terlalu tinggi akan menghalang penglibatan penuh, manakala klip yang terlalu pendek boleh membenarkan pergerakan atau pengasingan.
Klip tersembunyi direka untuk panel dengan slot atau profil jahitan yang serasi. Panel logam dengan jahitan berdiri atau tepi bersambung berfungsi dengan baik. Sesetengah panel berasaskan kayu juga boleh menggunakan klip tersembunyi jika slot dimesin dengan betul. Sentiasa sahkan keserasian dengan kedua-dua pembekal panel dan klip.
Klip keluli tahan karat, terutamanya gred 304, menawarkan rintangan kakisan yang lebih baik dan lebih disukai untuk persekitaran pantai atau lembap. Klip keluli bergalvani lebih kuat dan sering digunakan untuk sambungan struktur berat, tetapi salutan zink mungkin tidak bertahan lama dalam suasana yang agresif. Pilihan bergantung pada pendedahan alam sekitar projek dan keperluan beban.
Ya, klip tersembunyi digunakan di kawasan angin kencang, terutamanya dalam sistem bumbung jahitan berdiri. Klip mesti dijarakkan mengikut beban angin reka bentuk, dan bahan klip serta ketebalan mestilah mencukupi. Pengiraan angkat angin perlu dilakukan untuk projek tertentu.
