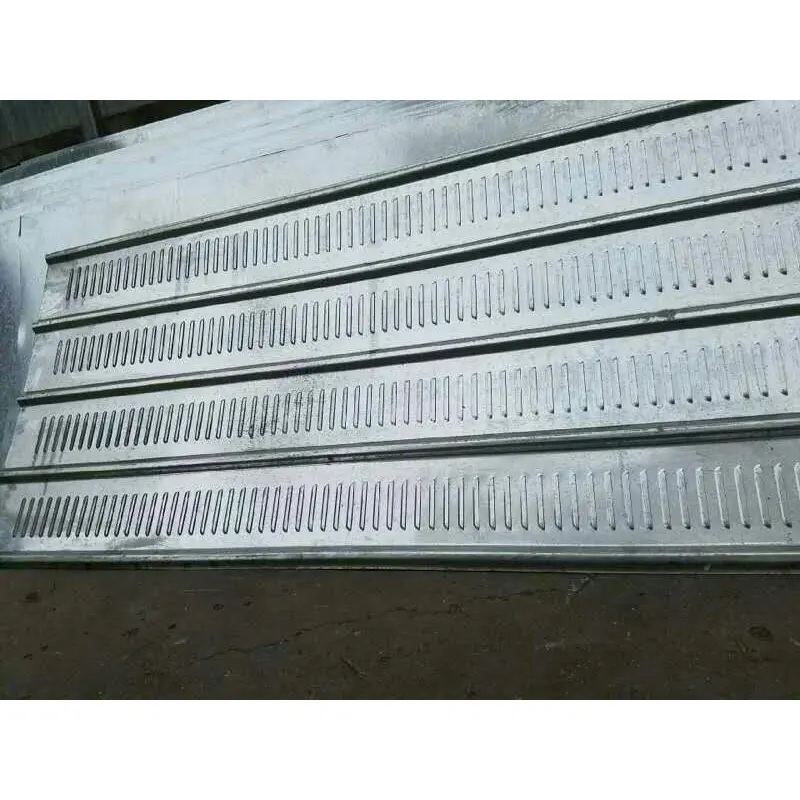

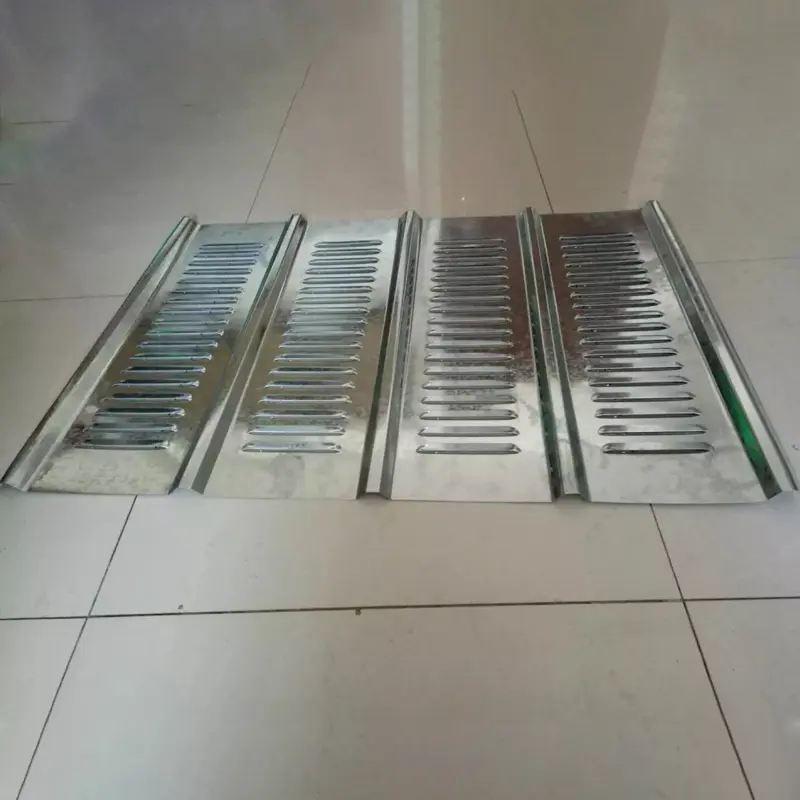

Helaian Berlubang Louvered ialah panel seni bina berfungsi yang dicipta dengan memproses kepingan logam menggunakan peralatan pengecapan berketepatan tinggi untuk membentuk struktur bukaan bersudut seperti louver. Tidak seperti panel berlubang standard (yang menampilkan lubang lurus seperti bulatan atau segi empat sama), panel berlubang louver menampilkan louver bersudut. Reka bentuk ini membolehkan udara mengalir melalui saluran pepenjuru sambil menyekat garis penglihatan mendatar, dengan itu mencapai kesan "berventilasi lagi legap".
Q235 Keluli Tergalvani:Bahan yang paling biasa dalam pembinaan. Permukaan dirawat dengan galvanizing hot-dip dan salutan serbuk elektrostatik (ketebalan salutan ≥60μm), tahan 500 jam ujian semburan garam tanpa mengelupas atau berkarat. Standard ujian: ASTM B117 / ISO 9227. Laporan makmal tersedia atas permintaan.
Keluli Tahan Karat 304:Digunakan untuk persekitaran luar yang memerlukan rintangan kakisan yang tinggi atau untuk projek hiasan.
Aloi aluminium:Digunakan untuk projek dengan had berat atau yang memerlukan keserasian dengan panel bumbung aluminium-magnesium-mangan.
Proses & Spesifikasi Pembuatan:Dihasilkan menggunakan garis tebukan berkelajuan tinggi, ketepatan, automatik sepenuhnya, sistem ini menyokong pelbagai bahan, termasuk gegelung keluli bersalut warna berlubang, gegelung aluminium dan kepingan keluli tahan karat. Ketebalan standard berjulat daripada 0.5mm hingga 2.0mm (helaian nipis: 0.5–1.0mm; kepingan tebal: 1.0–2.0mm). Sudut louver biasa ialah 45°–60°, dengan nisbah kawasan terbuka 40%–60%. Saiz helaian standard ialah 1000×2000mm dan 1250×2500mm; saiz tersuai disediakan atas permintaan.
Rawatan Permukaan:Kepingan keluli tergalvani boleh disiapkan dengan salutan serbuk elektrostatik. Warna disesuaikan mengikut piawaian RAL (warna biasa termasuk kelabu gelap, kelabu muda, biru diraja dan hijau tua).
Prestasi akustik panel louver berlubang disokong oleh data eksperimen konkrit. Penyelidikan sistematik yang dijalankan oleh Makmal Akustik Senibina di Universiti Cheng Kung Nasional (Taiwan) pada panel louver mendatar berlubang mikro menunjukkan bahawa purata pengurangan hingar berjulat dari minimum 4dB hingga maksimum 15dB. Pembolehubah utama yang mempengaruhi prestasi akustik termasuk panjang louver, ketebalan louver, konfigurasi struktur (tebuk satu sisi vs. dua sisi), sudut louver dan jarak louver.
Panel louver berlubang memudahkan pengudaraan semula jadi dan pelepasan tekanan melalui tebukan bersudut di louver, dengan berkesan mengurangkan rintangan angin. Apabila digunakan dalam penimbunan pembinaan, reka bentuk aliran udara louvered mengurangkan rintangan angin sebanyak lebih 30% berbanding dengan halangan pepejal tradisional, berdasarkan pengiraan beban angin perbandingan. Panel direka bentuk untuk memenuhi keperluan beban angin tempatan mengikut kod bangunan yang berkenaan (mis., GB 50009 / EN 1991), dengan prestasi sebenar disahkan melalui pengiraan struktur dan penilaian beban angin khusus projek. Ini menjadikannya sesuai untuk kawasan pantai yang terdedah kepada taufan dan berangin.
Rintangan kakisan panel louver berlubang dipastikan melalui sistem dwi-proses: galvanizing hot-dip diikuti oleh salutan serbuk elektrostatik. Lapisan asas tergalvani digabungkan dengan salutan serbuk poliester gred luar suhu tinggi yang diawet (tebal ≥60μm). Panel menahan 500 jam ujian semburan garam tanpa mengelupas atau berkarat, menurut ASTM B117 / ISO 9227. Laporan ujian pihak ketiga tersedia atas permintaan, dan hayat perkhidmatan luar dianggarkan 5–10 tahun dalam keadaan persekitaran biasa.
Diperbuat daripada keluli tergalvani Q235, bahan ini menawarkan kekuatan mampatan yang sangat baik, manakala proses pengecap louver memastikan ketepatan dimensi yang tinggi. Dalam aplikasi transit rel (pengudaraan dan bidai kalis hujan), strukturnya menggabungkan panel louver berlubang menghadap hadapan dengan penyekat hujan belakang untuk mengimbangi aliran udara dan perlindungan cuaca. Untuk petak kuasa peralatan bermotor, bahan penyerap bunyi 5–10mm boleh digunakan pada struktur louver untuk meredam bunyi.
Hiasan Bangunan Awam Berskala Besar & Penyerapan Bunyi:Lembaran Berlubang Louvered ini digunakan untuk hiasan dan rawatan akustik dalam projek utama seperti lapangan terbang, stesen kereta api, stadium, pusat pameran dan stesen metro.
Penimbunan Pembinaan:Penyorok berlubang louver menampilkan reka bentuk modular dengan pemasangan berbolted, menghapuskan keperluan untuk kimpalan di tapak. Ia menyokong penggunaan semula lebih daripada 5 kali dan mempunyai kadar kitar semula keluli sebanyak 95%.
Pengudaraan Peralatan & Pelesapan Haba:Digunakan sebagai panel pelesapan haba untuk penutup peralatan, louver ini biasanya dihasilkan daripada keluli tahan karat, keluli tergalvani atau aluminium (ketebalan: 0.8–2mm), memberikan pengudaraan yang berkesan dan pelesapan haba sambil menawarkan perlindungan habuk dan percikan.
Semua parameter yang disenaraikan di bawah adalah berdasarkan pengeluaran standard kilang atau ujian rujukan. Penyesuaian tersedia untuk memenuhi keperluan projek tertentu.
| Metrik Prestasi | Parameter/Spesifikasi | Nota / Asas Ujian |
|---|---|---|
| Bahan Asas | Q235 keluli tergalvani / 304 keluli tahan karat / Aloi aluminium | Dipilih berdasarkan persekitaran |
| Ketebalan Standard | 0.5–2.0 mm | Nipis: 0.5–1.0 mm; Tebal: 1.0–2.0 mm |
| Sudut Kecondongan Louver | 45°–60° | Reka bentuk standard |
| Nisbah Kawasan Terbuka | 40%–60% | Saringan keseimbangan dan pengudaraan |
| Rawatan Permukaan | Galvanizing hot-dip + salutan serbuk elektrostatik | Ketebalan salutan ≥60 μm |
| Ujian Semburan Garam | ≥500 jam | ASTM B117 / ISO 9227; laporan tersedia |
| Pengurangan Bunyi Purata | 4–15 dB | Disahkan dalam makmal akustik |
| Prestasi Beban Angin | Direka bentuk untuk memenuhi keperluan beban angin GB 50009 / EN 1991 | Struktur louver pengarah udara; pengesahan khusus projek |
| Tayangan Visual | Menyekat lebih 90% garis penglihatan mendatar | Diukur pada jarak 1m, pandangan serenjang |
| Saiz Panel Standard | 1000×2000 mm / 1250×2500 mm | Boleh disesuaikan |
1. Pengudaraan tanpa Keterlihatan (Kefungsian Unik).Reka bentuk louver bersudut mencipta pertindihan apabila dilihat dari hadapan, menyekat lebih 90% garis penglihatan dari luar sambil membenarkan aliran udara semulajadi—mengimbangkan perlindungan privasi dengan pengudaraan dan pelesapan haba. Pemeriksaan visual diukur pada jarak 1 meter berserenjang dengan permukaan panel.
2. Prestasi Akustik Disahkan (Pengurangan 4–15 dB).Ujian makmal mengesahkan purata pengurangan hingar 4–15 dB; prestasi boleh dipertingkatkan lagi dengan menambah kapas yang menyerap bunyi atau panel berlubang mikro.
3. Ketahanan Kakisan & Ketahanan (Pengesahan Semburan Garam 500 Jam).Perlindungan anti-karat dwi (galvanizing hot-dip ditambah salutan serbuk elektrostatik) memastikan tiada pengelupasan atau pengaratan selepas 500 jam ujian semburan garam setiap ASTM B117 / ISO 9227; hayat perkhidmatan luar 5-10 tahun.
4. Pemasangan Modular & Kebolehgunaan Semula.Reka bentuk modular dengan sambungan bolted menghilangkan keperluan untuk kimpalan di tapak; panel boleh digunakan semula sekurang-kurangnya lima kali, dengan kadar kitar semula keluli sebanyak 95%.
5. Bahan Fleksibel dan Penyesuaian Spesifikasi.Terdapat dalam pelbagai bahan seperti keluli tergalvani Q235, keluli tahan karat, dan aluminium; ketebalan plat, dimensi dan warna boleh disesuaikan untuk memenuhi keperluan projek tertentu.
1.Sistem hiasan dan serap bunyi untuk bangunan awam yang besar seperti lapangan terbang, stesen kereta api, stadium, pusat pameran dan stesen metro.
2.Penimbunan tapak pembinaan untuk kerja jalan, penggalian kereta api bawah tanah, dan pengubahsuaian kediaman (memerlukan rintangan angin dan pelepasan tekanan).
3.Pengudaraan, pelesapan haba, dan perlindungan habuk untuk loji industri dan bilik peralatan.
4.Penghalang bunyi untuk jalan perbandaran dan zon perindustrian (apabila digabungkan dengan bahan penyerap bunyi).
5.Sistem teduhan seni bina dan pengudaraan louver bersepadu.
Adakah anda sedang mencari panel berfungsi yang mengimbangi pengudaraan dan penyaringan untuk hiasan seni bina, penimbunan pembinaan atau projek pengurangan hingar? Diperbuat daripada keluli tergalvani Q235 atau keluli tahan karat, panel ini menampilkan louvers bersudut 45°–60° yang dicap dengan ketepatan. Ia menyediakan lebih 90% saringan visual (diukur pada pandangan serenjang 1m) sambil mendayakan pengudaraan semula jadi dan pelepasan tekanan, menawarkan lebih 30% kurang rintangan angin berbanding panel pepejal. Ujian makmal akustik mengesahkan pengurangan hingar sebanyak 4–15 dB, manakala ujian semburan garam 500 jam (ASTM B117 / ISO 9227) mengesahkan rintangan kakisannya; reka bentuk modular membolehkan penggunaan semula berulang. Daripada penyerapan bunyi dekoratif di bangunan awam yang besar kepada penimbunan kalis angin untuk kerja jalan bandar, panel louver berlubang—disokong oleh data prestasi terbukti—menawarkan penyelesaian yang boleh dipercayai yang memastikan "pengudaraan tanpa penglihatan" bersama pengurangan hingar dan rintangan angin.
Kami menguji panel bersalut serbuk kami mengikut ASTM B117 atau ISO 9227 selama 500 jam. Laporan ujian pihak ketiga tersedia atas permintaan untuk mengesahkan keputusan.
Kadar saringan visual diukur pada jarak 1 meter berserenjang dengan permukaan panel. Di bawah sudut tontonan biasa, louvers bersudut bertindih untuk menyekat lebih daripada 90% garis penglihatan mendatar sambil masih membenarkan aliran udara.
ya. Reka bentuk louvered mengurangkan beban angin lebih 30% berbanding panel pepejal. Kami melakukan pengiraan beban angin khusus projek mengikut kod yang berkenaan (cth., GB 50009 atau EN 1991) untuk memastikan panel dan struktur sokongan direka bentuk dengan secukupnya.
Kami menawarkan keluli tergalvani Q235, keluli tahan karat 304 dan aloi aluminium. Pilihan bergantung pada keperluan kakisan, had berat, dan keutamaan estetik. Semua bahan boleh disalut serbuk dalam pelbagai warna RAL.
Ya, kami boleh menyediakan panel sampel untuk penilaian dan berkongsi laporan ujian yang berkaitan (semburan garam, akustik, mekanikal) atas permintaan. Pasukan kejuruteraan kami juga menawarkan perundingan teknikal untuk projek khusus anda.
Panel direka untuk pemasangan bolted modular, menghapuskan keperluan untuk kimpalan di tapak. Ini membolehkan pemasangan yang lebih pantas dan mudah dibongkar, dan panel boleh digunakan semula beberapa kali.
Tianjin SENBO Building Materials Technology Co., Ltd. ialah pengeluar panel berlubang louver, sistem penahan angin, mesh perancah panjat, dan produk sampul logam lain. Pangkalan pengeluaran kami terletak di Zon Pembangunan Ekonomi Jinghai, Tianjin, China, dilengkapi dengan barisan pengeluaran automatik dan proses pemeriksaan kualiti empat peringkat. Untuk maklumat lanjut tentang kilang kami, pensijilan, keupayaan ujian dan rujukan projek, sila lawati kamiTentang Kamihalaman atauhubungi pasukan kejuruteraan kami.
