Kepingan logam berlubang, juga dikenali sebagai panel berlubang atau mesh berlubang, dihasilkan dengan menebuk corak lubang ke dalam kepingan logam.Bahan Binaan SENBOmembekalkan produk ini untuk aplikasi seni bina, akustik dan industri, dengan tumpuan pada ketepatan dimensi dan kebolehkesanan bahan.
Pilihan bahan asas bergantung pada persekitaran operasi dan keperluan prestasi. Tiga kumpulan bahan biasanya digunakan:
Keluli tahan karat 304:Menyediakan rintangan kakisan yang sesuai untuk persekitaran luar dan agresif kimia. Sampel yang mewakili tidak menunjukkan karat selepas 1000 jam ujian semburan garam di bawah keadaan ASTM B117. Prestasi sebenar bergantung pada kemasan permukaan dan penyediaan tepi.
Aloi aluminium (cth., 6061):Menawarkan ketumpatan rendah (kira-kira 2.7 g/cm³) digabungkan dengan kekuatan yang baik. Bahan ini boleh dianod atau disalut serbuk untuk ketahanan dan penampilan permukaan yang dipertingkatkan.

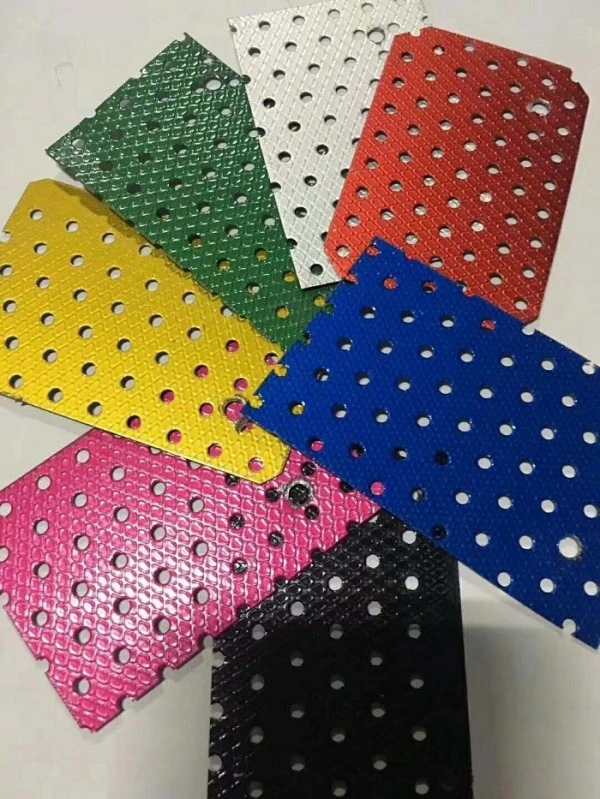

Q235 keluli tergalvani atau bersalut warna:Pilihan ekonomik untuk kegunaan seni bina dan perindustrian am. Perlindungan permukaan biasanya dicapai melalui galvanizing hot-dip diikuti oleh salutan serbuk elektrostatik.

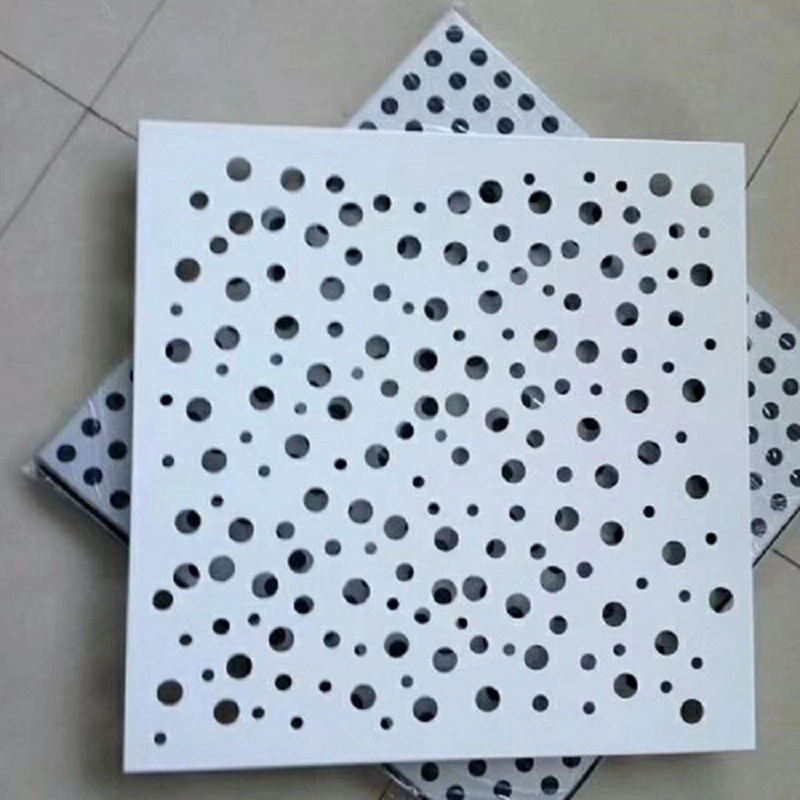

Peralatan tebukan CNC berkelajuan tinggi menghasilkan lebih 20 corak tebuk, termasuk bentuk bulat, segi empat sama, berlubang, heksagon, silang, skala ikan dan bunga plum. Proses ini membolehkan kawalan tepat diameter lubang, jarak, dan nisbah kawasan terbuka.

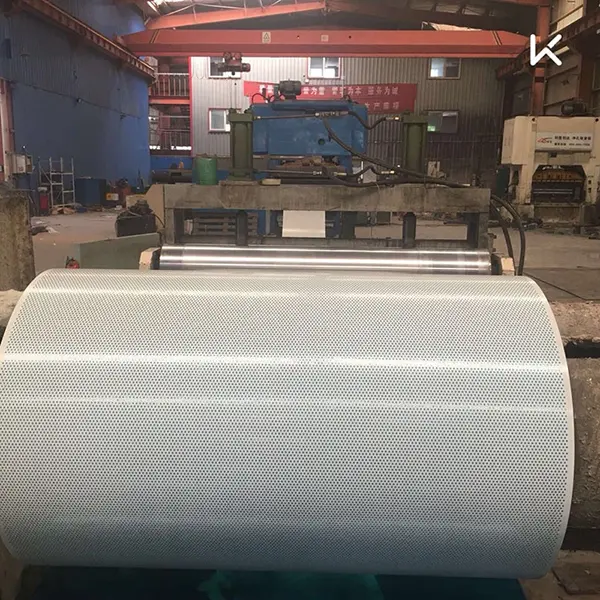

Lembaran rata boleh dihasilkan dalam ketebalan dari 0.1 mm hingga 15 mm, dengan diameter lubang antara 0.1 mm hingga 200 mm. Lembaran bergelung tersedia dalam ketebalan dari 0.2 mm hingga 1.5 mm, dengan lebar maksimum 1250 mm dan diameter lubang dari 0.5 mm hingga 10 mm. Untuk aplikasi seni bina, ketebalan biasa berkisar antara 0.5 mm hingga 2.0 mm, dengan diameter lubang antara 3 mm dan 20 mm. Nisbah kawasan terbuka dari 15% hingga 60% adalah tipikal, dan toleransi diameter lubang dikawal dalam ±0.1 mm.
Lembaran aloi aluminium boleh dianodkan untuk mencipta lapisan oksida yang keras dan padat yang meningkatkan rintangan kakisan dan kekerasan permukaan. Salutan serbuk menawarkan kemasan mesra alam dengan cuaca yang baik dan rintangan kimia. Salutan elektroforetik memberikan liputan seragam dengan lekatan yang kuat.
Kepingan keluli biasanya dilindungi oleh galvanizing hot-dip diikuti oleh salutan serbuk elektrostatik, dengan ketebalan salutan tipikal sekurang-kurangnya 60 μm.
Lembaran berlubang menyumbang kepada penyerapan bunyi apabila dipasang dengan celah udara atau bahan sokongan berliang. Gelombang bunyi yang memasuki lubang kehilangan tenaga melalui geseran dan kesan likat pada permukaan pembukaan.
Pekali penyerapan bunyi diukur pada frekuensi jalur oktaf yang ditentukan mengikut ASTM C423 untuk pemasangan perwakilan yang terdiri daripada panel aluminium lubang heksagon dengan lapisan belakang berliang dan rongga udara. Pekali Pengurangan Bunyi (NRC) yang terhasil ialah 0.8 atau lebih tinggi untuk konfigurasi yang diuji itu. NRC sebenar untuk pemasangan tertentu bergantung pada ketebalan panel, saiz lubang, kadar penembusan, bahan sokongan, kedalaman rongga udara dan kaedah pelekap. Laporan ujian tersedia atas permintaan.
Prestasi mekanikal bergantung pada bahan asas, ketebalan, dan corak tebuk. Kapasiti beban struktur hendaklah dikira mengikut piawaian reka bentuk yang berkenaan berdasarkan ketebalan panel, geometri tebukan, jarak sokongan, rentang dan kaedah pengikat. Sebagai rujukan, panel keluli setebal 3 mm dengan tebuk segi empat sama (10 mm apertur) dan rentang sokongan tertentu telah disahkan untuk menahan beban teragih seragam sebanyak 5 kN/m² melalui pengiraan kejuruteraan. Nota pengiraan terperinci boleh diberikan atas permintaan.
Panel dengan tebukan bulat (apertur 20 mm, kawasan terbuka 50%) menunjukkan rintangan aliran udara 50 Pa atau kurang apabila diuji mengikut ISO 5801.
Rintangan kakisan disahkan melalui ujian semburan garam: sampel keluli tahan karat 304 tidak menunjukkan karat selepas 1000 jam setiap ASTM B117; keluli tergalvani dengan galvanizing hot-dip dan salutan serbuk tidak menunjukkan pengelupasan atau karat selepas 500 jam di bawah piawaian yang sama. Laporan ujian tersedia.
Panel aluminium beranod atau bersalut serbuk menunjukkan ketahanan yang lebih baik terhadap kakisan, haus dan pendedahan UV. Prestasi setiap rawatan permukaan boleh disahkan oleh laporan ujian berkaitan yang dibekalkan bersama pesanan.
Panel berlubang digunakan dalam penghalang bunyi pengangkutan, selalunya digabungkan dengan bahan penyerap bunyi di belakang muka berlubang. Di bangunan awam seperti terminal lapangan terbang, stesen kereta api, stadium dan pusat pameran, panel menyediakan kawalan akustik sambil membenarkan fleksibiliti reka bentuk visual.
Fasad seni bina menggunakan corak tebuk untuk mencipta kesan separa lutsinar dan variasi cahaya dan bayang-bayang. Contoh yang didokumenkan termasuk fasad logam Skylight Apartments di Perancis dan perpustakaan Akademi Seni Halus Pusat. Untuk rujukan dan dokumentasi khusus projek, sila hubungi pasukan kami.
Parameter berikut adalah berdasarkan pengeluaran standard dan piawaian ujian yang berkaitan. Di mana berkenaan, dokumentasi bukti tersedia atas permintaan.
| Penunjuk Prestasi | Parameter/Spesifikasi | Nota / Asas Bukti |
|---|---|---|
| Bahan Asas | Keluli Tahan Karat 304 / Q235 Keluli Bergalvani / Aloi Aluminium / Keluli Bersalut Warna | Sijil bahan tersedia |
| Ketebalan Biasa | 0.5–2.0 mm (seni bina); 0.1–15 mm (julat penuh) | |
| Julat Apertur | 0.5–200 mm (boleh disesuaikan) | 3–20 mm biasa dalam seni bina |
| Nisbah Kawasan Terbuka | 15%–60% (boleh disesuaikan) | |
| Corak Lubang | Bulat, segi empat sama, berlubang, heksagon, silang, skala ikan, bunga plum, dsb. | Lebih 20 jenis tersedia |
| Pekali Pengurangan Bunyi (NRC) | ≥0.8 (pemasangan yang diuji: aluminium lubang heksagon + sandaran + rongga udara) | ASTM C423; laporan ujian tersedia |
| Beban Diagihkan Seragam | 5 kN/m² (keluli 3 mm, lubang persegi 10 mm, rentang tertentu) | Pengiraan kejuruteraan; butiran atas permintaan |
| Rintangan Kakisan | 304 tahan karat: tiada karat selepas 1000 jam semburan garam; bergalvani + serbuk: 500 h | ASTM B117; laporan ujian tersedia |
| Persembahan Kebakaran | Substrat keluli tidak mudah terbakar | Klasifikasi pemasangan lengkap setiap ujian yang berkenaan |
| Maks. Saiz Panel Rata | 1450 × 3500 mm | Tertakluk kepada bahan dan corak |
| Toleransi Apertur | ±0.1 mm | Ketepatan tebukan CNC |
1. Prestasi Akustik Disahkan.NRC melebihi 0.8 telah disahkan untuk pemasangan tertentu yang diuji. Apabila digabungkan dengan sandaran dan rongga udara yang sesuai, panel membantu mengurangkan tahap hingar dalam halangan lalu lintas dan sistem akustik seni bina.
2. Fleksibiliti Bahan.Pilihan termasuk keluli tahan karat 304 untuk rintangan kakisan, aloi aluminium untuk aplikasi hiasan ringan, dan keluli tergalvani untuk kegunaan umum yang menjimatkan.
3. Kepelbagaian Corak Tebuk.Lebih daripada 20 corak tersedia, dengan diameter lubang yang boleh disesuaikan dan nisbah kawasan terbuka untuk mencapai ketelusan visual, prestasi akustik dan pengudaraan yang diingini.
4. Kemasan Tahan Cuaca.Panel aluminium boleh anodized atau serbuk bersalut; panel keluli menggunakan galvanizing hot-dip ditambah salutan serbuk. Laporan ujian untuk rintangan semburan garam boleh disediakan.
5. Julat Aplikasi Yang Luas.Sesuai untuk rawatan akustik hiasan di bangunan awam, penghalang bunyi lalu lintas, pengawal peralatan industri, dan komponen penapisan.
Untuk aplikasi akustik:Pilih corak perforasi dan kawasan terbuka berdasarkan julat frekuensi sasaran. Bahan sokongan berliang dan jurang udara meningkatkan penyerapan dengan ketara. Gunakan data ujian ASTM C423 untuk panduan, tetapi sahkan prestasi untuk pemasangan khusus anda.
Untuk fasad luar:Pilih keluli tahan karat 304 atau aluminium bersalut serbuk untuk rintangan kakisan jangka panjang. Sahkan bahawa ketebalan dan profil panel memenuhi keperluan beban angin lokasi projek.
Untuk penapisan industri:Nyatakan diameter lubang, jarak dan kawasan terbuka yang diperlukan dengan tepat. Kawalan toleransi dimensi adalah penting untuk prestasi penapisan yang konsisten.
Semasa pemasangan:Kendalikan panel dengan berhati-hati untuk mengelakkan lenturan atau merosakkan tepi berlubang. Gunakan pengikat yang sesuai dan rangka sokongan. Untuk pemasangan akustik, pastikan bahan penyandar dipasang tanpa celah atau mampatan yang boleh mengurangkan prestasi.
Kami menerima lukisan yang disediakan oleh pelanggan dalam format CAD biasa (DXF, DWG) untuk susun atur perforasi tersuai. Pasukan kejuruteraan kami menyemak geometri lubang, jarak tepi, kawasan terbuka dan keperluan pembentukan sebelum pengeluaran. Pemeriksaan artikel pertama dan sijil bahan tersedia atas permintaan.
1.Sistem penghalang bunyi untuk kawalan hingar lalu lintas di sepanjang lebuh raya, kereta api dan kereta api bawah tanah.
2.Hiasan dalaman yang menyerap bunyi untuk bangunan awam yang besar, termasuk terminal lapangan terbang, stesen kereta api berkelajuan tinggi, stadium dan pusat pameran.
3.Fasad seni bina, siling dan sekatan yang mencipta kesan cahaya dan bayang-bayang serta reka bentuk visual separa lutsinar.
4.Penutup pelindung untuk peralatan industri, panel pelesapan haba dan jeriji pembesar suara.
5.Penapisan dan penapisan industri untuk mesin kimia, peralatan farmaseutikal, dan mesin pemprosesan makanan.
Pemilihan bergantung pada julat frekuensi sasaran dan bahan sokongan. Untuk penyerapan julat pertuturan umum, kawasan terbuka 20–30% dengan diameter lubang 3–6 mm adalah perkara biasa. Sandaran berliang yang lebih tebal dan rongga udara yang lebih dalam meningkatkan penyerapan frekuensi rendah. Kami mengesyorkan menguji perhimpunan perwakilan atau berunding dengan pakar akustik untuk ruang kritikal.
Lembaran berlubang ditebuk daripada logam pepejal, meninggalkan corak lubang seragam yang bersih dengan tahap ketepatan yang tinggi. Logam yang dikembangkan dibelah dan diregangkan, menghasilkan jaringan dengan bukaan berbentuk berlian dan permukaan bertekstur. Lembaran berlubang biasanya menawarkan kerataan yang lebih baik dan rangkaian corak hiasan yang lebih luas, manakala logam yang dikembangkan selalunya lebih ringan dan lebih murah untuk aplikasi industri tertentu.
Ya, tetapi tahapnya bergantung pada bahan, ketebalan, dan corak tebuk. Corak yang sangat terbuka mengurangkan kebolehbentukan. Jika pembentukan diperlukan, susun atur tebukan hendaklah direka bentuk untuk mengelakkan tekanan berlebihan pada tepi lubang. Bincangkan keperluan membentuk dengan pasukan kejuruteraan kami semasa fasa reka bentuk.
Untuk persekitaran pantai, keluli tahan karat 304 atau aloi aluminium dengan kemasan anodized atau bersalut serbuk yang sesuai biasanya disyorkan. Keluli tahan karat menawarkan rintangan kakisan tertinggi, manakala aluminium lebih ringan. Elakkan keluli tergalvani standard melainkan ia mempunyai salutan pelindung tambahan yang sesuai untuk keadaan tertentu.
Tak semestinya. Walaupun kawasan terbuka yang lebih tinggi membolehkan lebih banyak bunyi untuk mencapai bahan sokongan, terdapat julat yang optimum. Di atas ambang tertentu, jisim dan kekakuan panel berkurangan, yang boleh mengurangkan prestasi frekuensi rendah. Interaksi antara kawasan terbuka, diameter lubang, bahan sokongan, dan kedalaman rongga menentukan penyerapan keseluruhan. Ujian atau simulasi disyorkan untuk keputusan yang tepat.
