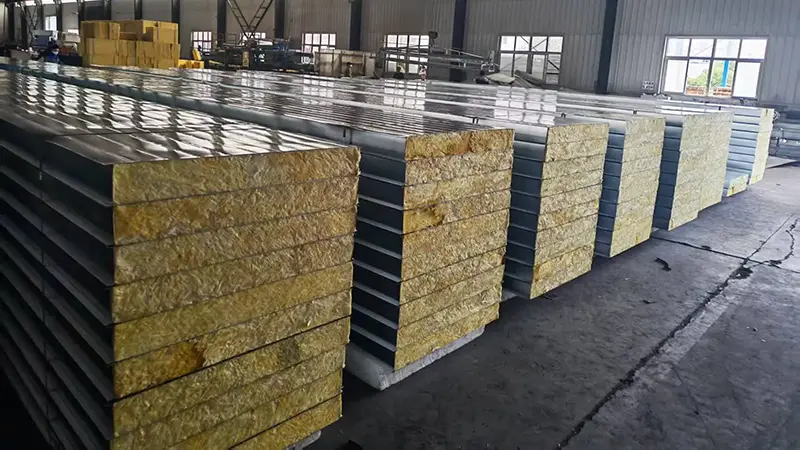

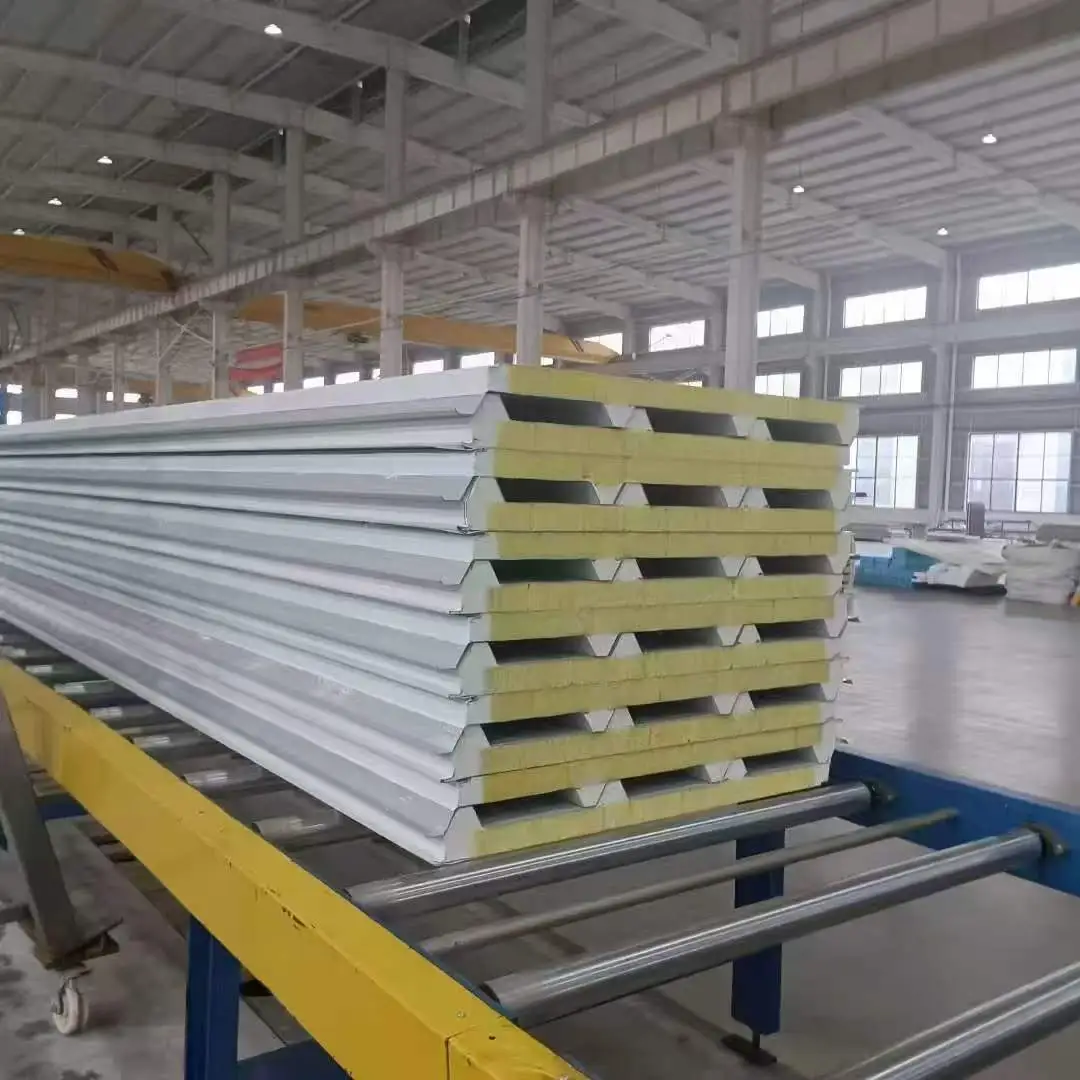

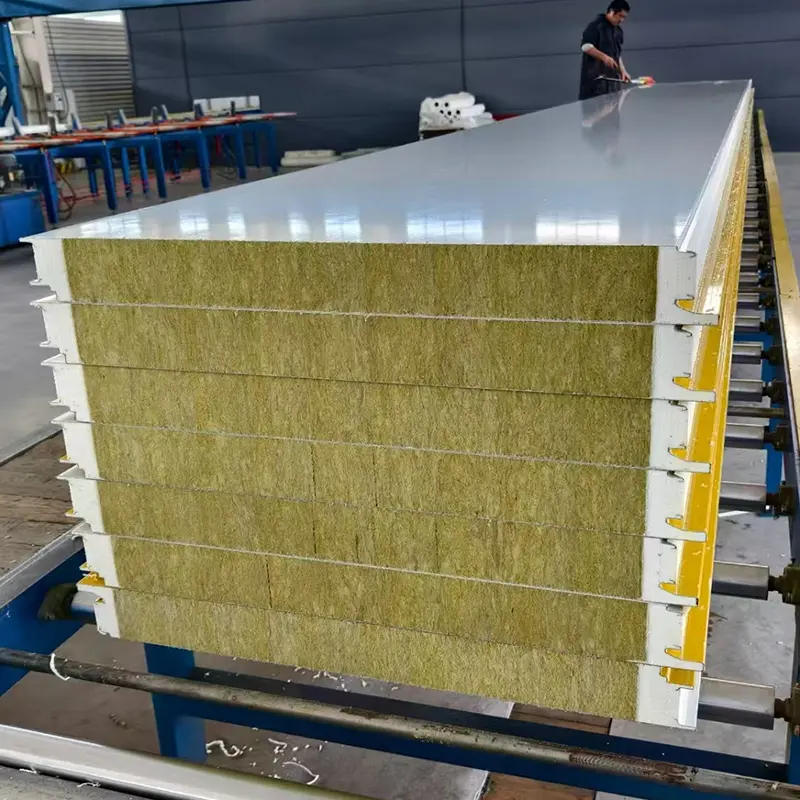

Panel Sandwich Bulu Batu Bumbung, juga dikenali sebagai panel komposit bermuka logam, terdiri daripada dua kepingan menghadap logam nipis yang diikat pada bahan teras yang ringan. Kepingan menghadap biasanya 0.4 mm hingga 0.8 mm tebal dan mungkin keluli tergalvani, keluli bersalut warna, keluli bersalut Al-Zn atau aloi aluminium. Bahan teras dipilih berdasarkan keselamatan kebakaran, penebat haba, dan keperluan bajet. Pilihan teras biasa ialah bulu batu, poliuretana tegar (PU), dan polistirena (EPS). Muka dan teras diikat dengan pelekat, membentuk struktur kulit tertekan. Bahagian muka logam membawa daya tegangan dan mampatan, manakala teras memindahkan tegasan ricih dan memastikan bahagian muka diasingkan, menghasilkan ketegaran lentur yang tinggi berbanding dengan berat panel.
Panel Sandwich Bulu Batu Bumbung biasanya 50 mm hingga 200 mm tebal dengan lebar berkesan 900 mm hingga 1000 mm. Panel sandwic PU berkisar antara 30 mm hingga 100 mm tebal dengan lebar berkesan 1000 mm. Panel sandwic EPS boleh didapati dari 50 mm hingga 250 mm tebal dengan lebar berkesan 1150 mm atau 1200 mm. Panjang panel biasanya sehingga 12,000 mm, dan panjang tersuai boleh dihasilkan mengikut keperluan projek.
| Penunjuk Prestasi | Teras Poliuretana (PU). | Teras Bulu Batu | Teras Polistirena (EPS). | Rujukan Standard |
|---|---|---|---|---|
| Ketumpatan Teras | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868 / 869 / 689 |
| Kekonduksian Terma | ≤0.027 W/(m·K) | ≤0.045 W/(m·K) | ≤0.041 W/(m·K) | Diukur pada suhu persekitaran |
| Kekuatan Ikatan | ≥0.09 MPa | >0.06 MPa | >0.1 MPa | Antara menghadap dan inti |
| Prestasi Pembakaran | Kelas B1 | Kelas A (Tidak mudah terbakar) | Kelas B2 | GB 8624 |
| Penilaian Ketahanan Api | Tidak dinyatakan | ≥60 min untuk ketebalan ≥80 mm | Tidak dinyatakan | Disahkan oleh ujian kebakaran |
| Kapasiti Beban Lentur | ≥0.5 kN/m pada L₀/200 | ≥0.5 kN/m pada L₀/250 | ≥0.5 kN/m pada L₀/250 | Had pesongan |
| Ketebalan Biasa | 30–100 mm | 50–200 mm | 50–250 mm | Boleh disesuaikan |
| Lebar Berkesan | 1000 mm | 900–1000 mm | 1150–1200 mm | Lebar standard |
Panel berkelakuan seperti rasuk-I. Bahagian hadapan logam bertindak sebagai bebibir, membawa tegasan tegangan dan mampatan. Teras bertindak sebagai web, memindahkan daya ricih. Meningkatkan ketebalan teras meningkatkan ketegaran lenturan tanpa menambah berat yang ketara kerana ketumpatan teras adalah rendah. Ketiga-tiga jenis teras diperlukan untuk memenuhi kapasiti beban lentur minimum 0.5 kN/m di bawah had pesongan yang ditetapkan. Panel bulu batu dan EPS diuji pada L₀/250, manakala panel PU diuji pada L₀/200.
Keperluan kekuatan ikatan berbeza mengikut jenis teras. Panel EPS memerlukan kekuatan ikatan melebihi 0.1 MPa, panel PU sekurang-kurangnya 0.09 MPa, dan panel bulu batu melebihi 0.06 MPa. Semasa ujian pengelupasan, bahan teras yang tinggal pada muka mesti diagihkan sama rata dan meliputi sekurang-kurangnya 85% daripada kawasan terikat. Keperluan ini membantu mengesahkan bahawa bahagian muka dan teras terus berfungsi sebagai satu unit.
Tingkah laku kebakaran ditentukan terutamanya oleh teras. Teras bulu batu tidak mudah terbakar dan memberikan penarafan ketahanan api sekurang-kurangnya 60 minit apabila ketebalan 80 mm atau lebih. Teras PU boleh mencapai penarafan kalis api Kelas B1. Teras EPS diberi penarafan Kelas B2 dan terhad kepada kawasan yang mempunyai keperluan keselamatan kebakaran yang rendah. Kod kebakaran projek harus membimbing pemilihan teras.
Teras PU menawarkan kekonduksian terma terendah pada 0.027 W/(m·K) atau kurang, diikuti oleh EPS pada 0.041 W/(m·K) dan bulu batu pada 0.045 W/(m·K). Pemilihan harus mengimbangi sasaran penebat, penarafan kebakaran dan belanjawan. Untuk keperluan penebat yang diberikan, panel PU boleh menjadi lebih nipis daripada panel EPS atau bulu batu.
Panel teras bulu batu sesuai untuk bangunan yang memerlukan bahan sampul surat yang tidak mudah terbakar, seperti loji perindustrian dengan risiko kebakaran yang tinggi, bangunan awam, bilik bersih dan kawasan di mana kod kebakaran mewajibkan bahan Kelas A. Mereka juga menyediakan penyerapan bunyi yang baik, yang berguna dalam persekitaran yang bising.
Panel teras PU sesuai untuk projek yang memerlukan penebat haba maksimum dalam ketebalan terhad, seperti storan sejuk, gudang terkawal suhu dan bangunan cekap tenaga. Penarafan kebakaran B1 mereka menjadikannya boleh diterima dalam banyak aplikasi, tetapi peraturan kebakaran tempatan harus disahkan.
Panel teras EPS ialah pilihan yang menjimatkan untuk bangunan dengan keperluan keselamatan kebakaran yang rendah, seperti struktur sementara, bangunan pertanian dan beberapa gudang. Mereka menyediakan penebat yang baik pada kos yang lebih rendah, tetapi penarafan B2 mereka mengehadkan penggunaan di kawasan yang diduduki atau berisiko tinggi.
Bulu batu adalah satu-satunya pilihan yang tidak mudah terbakar di antara ketiga-tiga dan memberikan ketahanan api yang paling tinggi. PU boleh mencapai B1, manakala EPS ialah B2. Untuk bangunan dengan kod kebakaran yang ketat, bulu batu biasanya diperlukan.
Ya, panel sandwic boleh digunakan untuk kedua-dua dinding dan bumbung, tetapi panel bumbung mungkin memerlukan ciri tambahan seperti profil yang lebih kukuh, reka bentuk saliran yang lebih baik dan rintangan daya angkat angin yang lebih tinggi. Sahkan dengan pengilang bahawa panel yang dipilih memenuhi keperluan beban bumbung.
PU menawarkan penebat haba yang lebih baik per unit ketebalan dan kekuatan ikatan yang lebih tinggi, tetapi kos yang lebih tinggi. EPS lebih ringan dan lebih murah. Jika sasaran penebat boleh dipenuhi dengan panel EPS yang lebih tebal, ia mungkin pilihan yang lebih menjimatkan. Pengiraan terma harus membimbing keputusan.
Piawaian yang berkaitan termasuk JC/T 868 untuk panel sandwic poliuretana muka logam, JC/T 869 untuk panel sandwic bulu batu bermuka logam, dan JC/T 689 untuk panel sandwic polistirena muka logam. Spesifikasi projek dan kriteria penerimaan hendaklah merujuk kepada dokumen ini.
