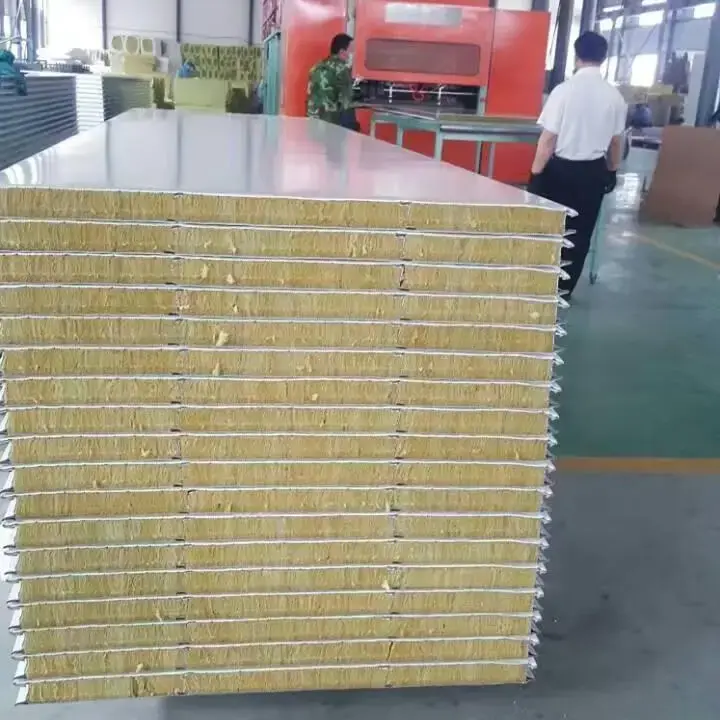

Panel sandwic bulu batu ialah panel komposit yang terdiri daripada bahagian muka logam dan teras bulu batu. Teras dihasilkan daripada bijih semula jadi seperti basalt dan dolomit, yang dicairkan pada suhu tinggi, diserat dengan proses emparan empat gulung, dirawat dengan pengikat dan penghalau air, dan kemudian diawetkan menjadi jalur. Sebelum pelapisan, jalur teras dipotong dan diputar 90 darjah supaya orientasi gentian berserenjang dengan permukaan panel. Ini meningkatkan kekuatan mampatan dan ketegaran lentur.
Bahan menghadap termasuk keluli bersalut warna, keluli tergalvani, atau keluli bersalut aloi Al-Zn dengan ketebalan dari 0.4 mm hingga 0.8 mm. Salutan permukaan yang tersedia ialah poliester (PE), poliester diubah suai silikon (SMP), poliester ketahanan tinggi (HDP), atau fluorokarbon PVDF. Ketumpatan teras bulu batu berjulat dari 100 kg/m³ hingga 150 kg/m³, dengan 120 kg/m³ sebagai pilihan standard. Teras diikat pada bahagian hadapan logam dengan pelekat berkekuatan tinggi untuk membentuk panel bersepadu.
Ketebalan panel boleh disesuaikan dari 50 mm hingga 150 mm mengikut keperluan projek. Lebar berkesan biasanya 900 mm atau 1000 mm, dengan 1000 mm digunakan untuk profil beralun. Panjang panel boleh mencapai sehingga 15,000 mm, bergantung pada keadaan pengangkutan.
| Penunjuk Prestasi | Parameter / Spesifikasi | Asas atau Catatan |
|---|---|---|
| Standard Eksekutif | GB/T 23932-2009 | Panel sandwic penebat haba muka logam untuk kegunaan bangunan |
| Bahan Menghadap | Keluli bersalut warna / Keluli bergalvani / Keluli bersalut Al-Zn | Ketebalan 0.4–0.8 mm |
| Bahan Teras | Bulu batu (serat basalt) | Gentian berserenjang dengan permukaan panel; kandungan bulu sanga dikecualikan |
| Ketumpatan Teras | 100–150 kg/m³ | Standard 120 kg/m³ |
| Kekonduksian Terma | ≤0.043 W/(m·K) | Diukur pada suhu persekitaran |
| Kekuatan Ikatan | >0.06 MPa | Antara menghadap dan inti |
| Kawasan Ikatan Kupas | ≥85% | Setiap permukaan yang dikupas |
| Kapasiti Beban Lentur | ≥0.5 kN/m² pada pesongan L₀/250 | Keperluan minimum standard |
| Prestasi Pembakaran | Kelas A (Tidak mudah terbakar) | GB 8624 Kelas A (A1) |
| Penilaian Ketahanan Api | 50 mm ≥ 60 min; 100 mm ≥ 120 min; 150 mm ≥ 180 min | Disahkan oleh ujian ketahanan api |
| Ketebalan Biasa | 50–150 mm | Boleh disesuaikan |
| Lebar Berkesan | 900–1000 mm | Lidah-dan-alur 900–1000 mm; beralun 1000 mm |
Teras bulu batu ialah bahan gentian bukan organik yang memenuhi piawaian tidak mudah terbakar GB 8624 Kelas A (A1). Ujian rintangan kebakaran telah mengesahkan bahawa panel sandwic bulu batu setebal 50 mm menyediakan tempoh rintangan api sekurang-kurangnya 60 minit, panel 100 mm sekurang-kurangnya 120 minit, dan panel 150 mm sekurang-kurangnya 180 minit. Teras boleh menahan suhu melebihi 1000°C. Ia tidak terbakar, cair, atau menghasilkan titisan cair apabila terdedah kepada api, dan ia tidak mengeluarkan asap toksik. Prestasi ini memenuhi keperluan keselamatan kebakaran mandatori untuk bahan sampul bangunan, termasuk yang dinyatakan dalam Kod Reka Bentuk Bilik Bersih. Projek perolehan awam oleh Huainan Mining Group secara jelas memerlukan penarafan kebakaran Kelas A untuk panel sandwic bulu batu, mencerminkan permintaan kritikal untuk keselamatan kebakaran dalam aplikasi industri.
Kekonduksian terma teras bulu batu berjulat dari 0.040 W/(m·K) hingga 0.048 W/(m·K), dengan nilai tidak melebihi 0.043 W/(m·K) pada suhu ambien. Panel sandwic bulu batu setebal 100 mm mempunyai pekali pemindahan haba tidak lebih daripada 0.404 W/(m²·K), secara langsung memenuhi standard kebangsaan untuk pengurangan 75% dalam penggunaan tenaga bangunan. Teras bulu batu telah digunakan dalam sistem dinding dan bumbung projek Tapak BASF Zhanjiang Verbund, dengan berkesan mengurangkan pemindahan haba antara ruang dalaman dan luaran serta mengurangkan penggunaan tenaga di kawasan kilang dan pejabat.
Kekuatan ikatan di antara muka logam dan teras bulu batu dikehendaki lebih besar daripada 0.06 MPa. Dalam ujian pengelupasan, bahan teras yang tinggal pada bahagian muka logam mesti diagihkan sama rata dan meliputi sekurang-kurangnya 85% daripada luas permukaan terikat. Apabila pesongan pertengahan rentang mencapai L₀/250, kapasiti beban lentur mestilah tidak kurang daripada 0.5 kN/m². Untuk satu panel sandwic bulu batu kalis api setebal 100 mm, kapasiti beban lentur yang diukur mencapai 2.68 kN/m², dengan ketara melebihi keperluan minimum. Ketumpatan teras 120 kg/m³ dan orientasi gentian berserenjang dengan permukaan panel memberikan ketegaran struktur dan prestasi lentur semasa penggunaan jangka panjang.
Struktur gentian berliang teras bulu batu menyediakan penyerapan bunyi yang boleh diukur. Panel setebal 50 mm mencapai nilai penebat bunyi berwajaran 29 dB, dengan berkesan mengurangkan hingar dalaman yang disebabkan oleh kesan hujan atau hujan batu pada bumbung. Menurut ujian ISO 354, prestasi penyerapan bunyi mencapai DELTA LA = 15.7 dB(A).
Panel sandwic bulu batu telah disahkan dalam pelbagai projek dunia sebenar. Tapak BASF Zhanjiang Verbund, pangkalan pengeluaran bersepadu ketiga terbesar Kumpulan BASF di seluruh dunia, menggunakan sistem panel sandwic bulu batu secara meluas untuk dinding dan bumbung. Produk ini menunjukkan rintangan cuaca dan kestabilan struktur di bawah kelembapan tinggi, keadaan pantai dengan kemasinan tinggi dan pendedahan taufan.
Projek lain, termasuk taman tema yang besar di Shanghai, bangunan bertingkat tinggi di Beijing, dan kilang perindustrian di Guangzhou dan Luoyang, telah menggunakan bahan tersebut untuk meningkatkan penebat haba, kalis bunyi dan keselamatan kebakaran.
Projek pengubahsuaian bumbung di Bangunan Komersial Yixing Yunxi dan Gudang Jingtang melibatkan penggantian lengkap bumbung sedia ada dengan panel sandwic bulu batu dan penambahan sistem sokongan logam untuk mengukuhkan struktur, meningkatkan kapasiti galas beban keseluruhan dan rintangan tekanan angin.
Teras bulu batu tidak mudah terbakar dan mencapai penarafan kebakaran Kelas A. Teras poliuretana biasanya diberi nilai B1 atau B2. Untuk bangunan yang mempunyai keperluan keselamatan kebakaran yang tinggi, seperti loji perindustrian, bangunan awam dan bilik bersih, panel sandwic bulu batu adalah pilihan yang lebih dipercayai.
Minta laporan ujian pihak ketiga daripada pembekal dan semak penunjuk utama seperti kekonduksian terma, kekuatan ikatan, kawasan kulit, penarafan rintangan api dan prestasi pembakaran terhadap keperluan GB/T 23932-2009. Pemeriksaan di tapak hendaklah merangkumi kerataan permukaan, keseragaman teras pada tepi yang dipotong, dan ketiadaan calar yang dihadapi.
Panel dengan salutan PVDF atau HDP boleh bertahan lebih daripada 20 tahun di bawah keadaan penggunaan dan penyelenggaraan biasa. Hayat perkhidmatan sebenar bergantung pada kakisan alam sekitar, pendedahan UV, kerosakan mekanikal dan faktor lain. Pemeriksaan dan penyelenggaraan yang kerap boleh memanjangkan tempoh perkhidmatan.
ya. Ketebalan panel, panjang, warna menghadap dan jenis salutan boleh disesuaikan. Adalah disyorkan untuk mengesahkan toleransi pengeluaran, kuantiti pesanan minimum dan masa utama penghantaran dengan pengilang semasa fasa reka bentuk.
Bahan mentah yang masuk diperiksa untuk setiap kelompok, termasuk ketebalan menghadap, lekatan salutan, ketumpatan teras dan orientasi gentian. Pemeriksaan dalam proses meliputi dimensi, ikatan dan kualiti permukaan. Produk siap diperiksa untuk pembungkusan dan susun sebelum penghantaran. Semua produk boleh dibekalkan dengan laporan pemeriksaan kilang mengikut GB/T 23932-2009. Laporan ujian jenis pihak ketiga juga tersedia atas permintaan projek.
