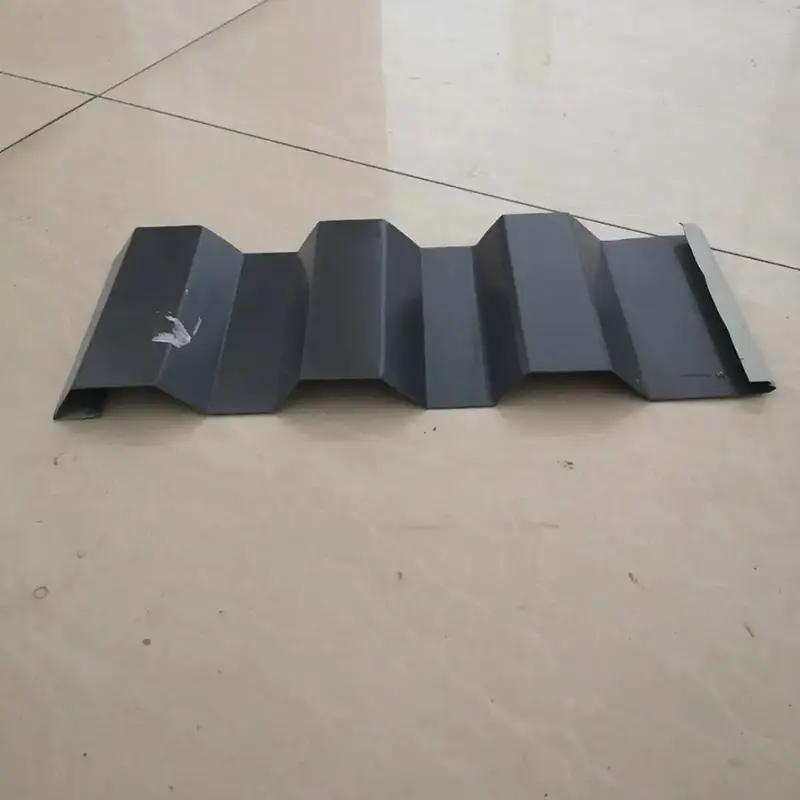

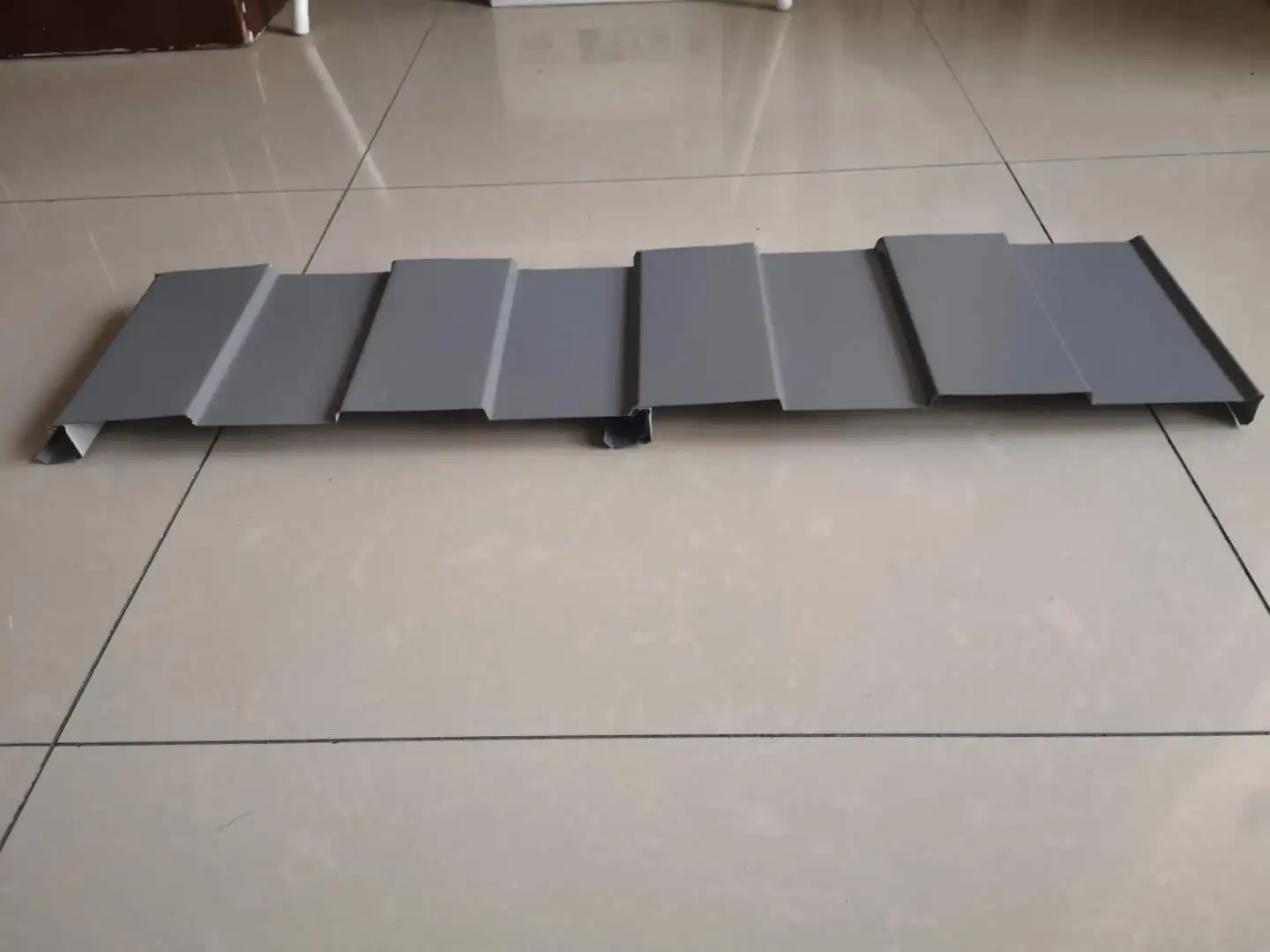

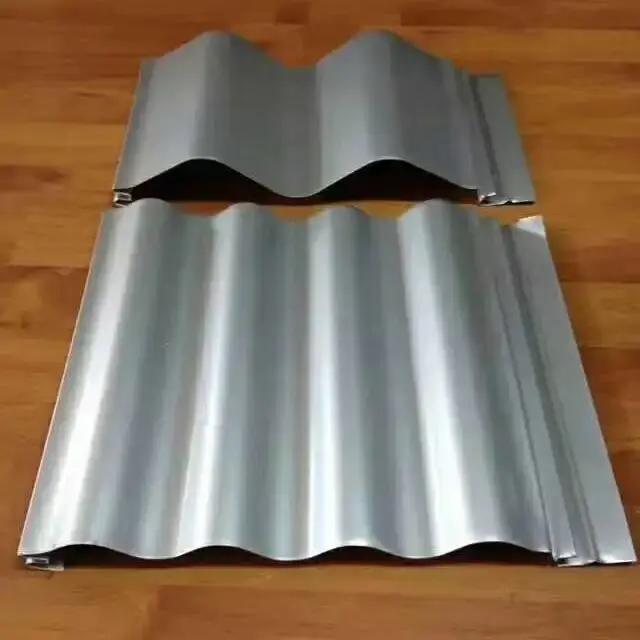

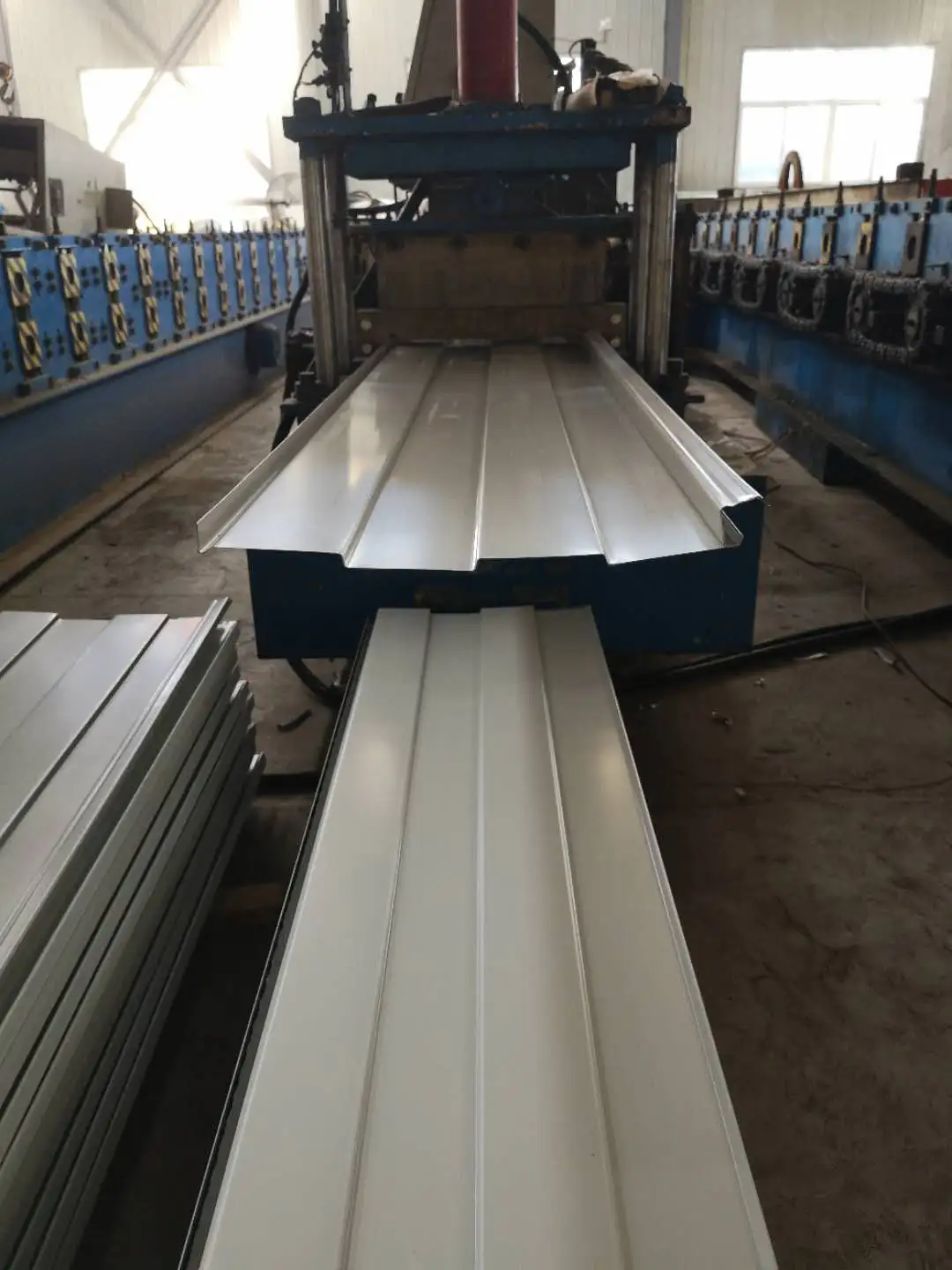

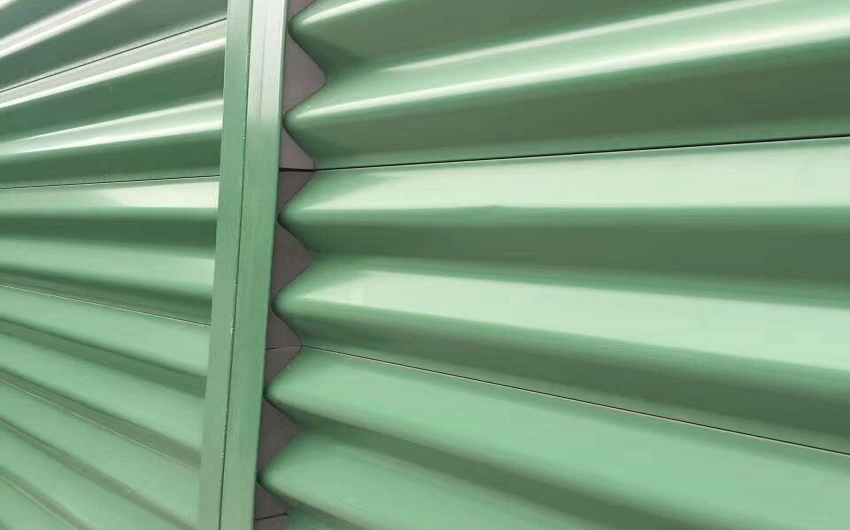

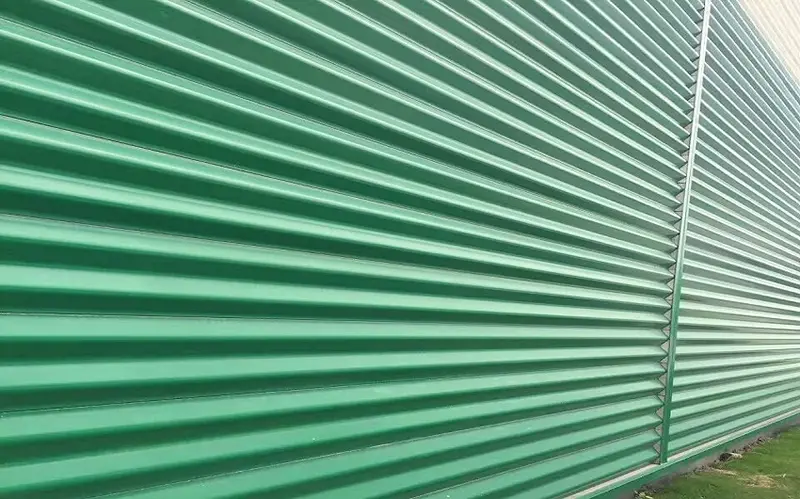

Panel keluli bersalut warna pengikat tersembunyi, juga dipanggil panel bumbung pengikat tersembunyi atau klip tersembunyi, adalah kepingan berprofil yang dibentuk daripada keluli bersalut warna. Ia dipasang pada purlin bumbung dengan pendakap aloi bergalvani atau aluminium yang sepadan dan bukannya skru terdedah. Urutan sambungan melibatkan mengikat kurungan tersembunyi pada purlins, melibatkan rusuk wanita panel dengan rusuk tengah pendakap, dan kemudian mengunci jahitan dengan mesin jahitan untuk mencipta sambungan yang ketat antara panel bersebelahan. SENBO menghasilkan profil ini pada garis pembentuk gulungan khusus dan menyemak dimensi utama seperti ketinggian rusuk, lebar berkesan dan kedalaman penguncian semasa pengeluaran.
Perbezaan utama dari bumbung keluli bersalut warna standard terletak pada kaedah pengikat. Panel konvensional diikat dengan skru mengetuk sendiri yang melalui permukaan panel, memerlukan pengedap pada setiap lubang skru. Panel pengikat tersembunyi bergantung pada kurungan yang saling mengunci, yang bermaksud permukaan kekal bebas daripada penembusan. Pendekatan ini meningkatkan kalis air, mengurangkan risiko kakisan jangka panjang pada titik pengikat, dan memberikan bumbung penampilan yang lebih bersih.
| Jenis Profil | Ketinggian rusuk (mm) | Lebar Berkesan (mm) | Lebar Terbuka (mm) | Penggunaan Bahan | Aplikasi Biasa |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76% | Kilang besar, lapangan terbang, stadium |
| Model 820 | 50 | 820 | 1000 | 82% | Loji industri kecil hingga sederhana |
| CC-750 (YX41-250-750) | 41 | 750 | Tidak tersenarai | Tidak tersenarai | Tempat yang luas; berasaskan teknologi Australia |
| Penunjuk Prestasi | Parameter / Spesifikasi | Teguran |
|---|---|---|
| Gred Bahan Asas | Q235B, Q345, keluli berkekuatan tinggi (kelas 550 MPa) | Bergantung pada jenis profil |
| Ketebalan Biasa | 0.3–1.0 mm | Standard 0.5–0.6 mm |
| Profil Biasa | YX51-380-760 (Jiaochi 760), YX50-410-820 | Lebar berkesan 760 mm atau 820 mm |
| Kaedah Sambungan | Kunci klip tersembunyi atau jahitan | Tiada penembusan skru pada permukaan panel |
| Rintangan Tarik Keluar | ≥200 kg | Nilai terukur untuk klip panel |
| Panjang Panel Tunggal | Sehingga 100 m | Menyokong pengembangan dan pengecutan haba |

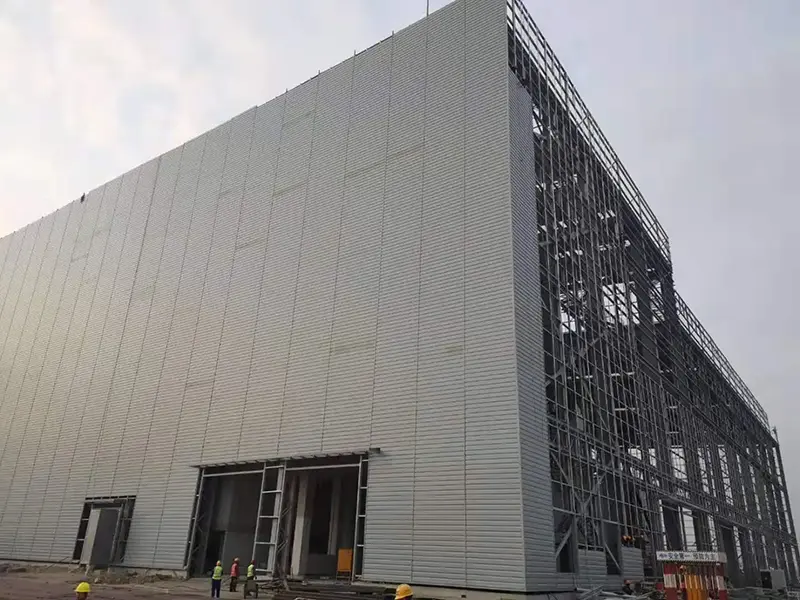

| Skop Permohonan | Loji perindustrian besar, bangunan awam | Tidak sesuai untuk bumbung melengkung dengan jejari R < 50 m |
Oleh kerana permukaan panel keluli bersalut warna pengikat Tersembunyi tidak mempunyai penembusan pengikat, sistem mengelakkan laluan kebocoran biasa yang terdapat dalam bumbung pengikat terdedah. Dalam sistem tradisional, pengedap pada lubang skru boleh menua dan retak dari semasa ke semasa, membenarkan kemasukan air. Profil Jiaochi 760, dengan ketinggian rusuk 71 mm dan jarak rusuk 380 mm, membantu air hujan bergerak dengan pantas dari lembah ke cucur atap. Apabila jahitan ditutup dengan mesin jahitan, interlock sisi menyediakan penghalang berterusan terhadap kemasukan air. Ketiadaan lubang permukaan juga mengurangkan potensi kakisan bermula pada pengikat.
Kurungan yang menahan panel pada purlin direka bentuk untuk menahan daya angkat. Semasa projek fotovoltaik bumbung keluli warna 5 MW di Lapangan Terbang Antarabangsa Shenzhen Bao'an, tekanan angin di tapak mencapai 0.75 kN/m². Ujian tarik keluar pada klip tersembunyi merekodkan kekuatan tarik keluar sebanyak 200 kg, yang memenuhi keperluan keselamatan. Panel klip tersembunyi YX41-250-750 menggunakan keluli dengan kekuatan hasil sekurang-kurangnya 550 MPa dan kedalaman mengunci lebih daripada 5.2 mm. Setiap rusuk yang saling bersambung dilabuhkan dengan klip penetapan, yang meningkatkan keupayaan bumbung untuk mengendalikan beban angin dan salji.
Klip penetapan membenarkan panel bumbung meluncur di sepanjang cerun apabila logam mengembang dan mengecut dengan perubahan suhu. Panel kekal terlibat dengan klip semasa pergerakan ini, jadi sambungan antara bumbung dan struktur kekal stabil. Ini membolehkan panjang panel berterusan melebihi 100 meter tanpa memerlukan pertindihan melintang, yang berguna untuk bumbung bersilang besar.
Sistem ini menggunakan panel pasang siap kilang yang saling berkunci di tapak. Beberapa profil klip tersembunyi, seperti CC-750, tidak memerlukan mesin jahitan khusus, yang boleh mengurangkan tenaga kerja dan memendekkan masa pemasangan. Stok gegelung boleh dipotong mengikut panjang di tapak kerja, membolehkan panel tunggal melebihi 100 meter dan meminimumkan bilangan pusingan akhir. Pendekatan ini juga mengurangkan risiko kebocoran pada sendi melintang.

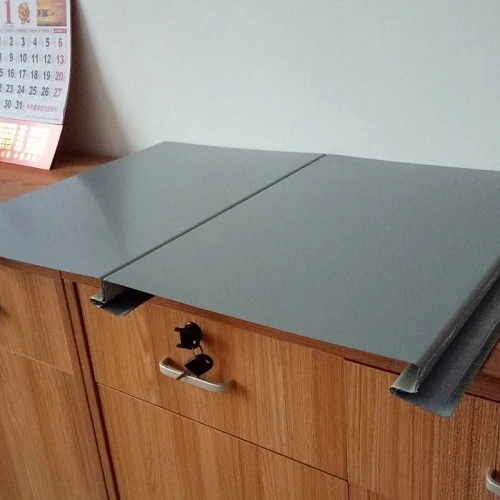

Jalinan sisi dibentuk secara mekanikal dengan mesin jahitan. Sambungan yang terhasil cukup ketat untuk menahan kemasukan air dalam keadaan biasa. Reka bentuk cerun bumbung dan saliran yang betul juga membantu mengalihkan air dari jahitan dengan cepat.
Kebanyakan profil pengikat tersembunyi bertujuan untuk bumbung jejari lurus atau sangat besar. Jejari kelengkungan minimum bergantung pada profil panel dan ketebalan bahan. Untuk aplikasi melengkung, semak dengan pengilang sebelum membuat pesanan.
Pengikat terdedah memerlukan pengedap pada setiap lubang skru. Lama kelamaan, pengedap boleh merendahkan dan mencipta laluan kebocoran. Pengikat tersembunyi menghilangkan titik penyelenggaraan ini dan mengurangkan risiko kemasukan air dan kakisan di sekeliling lubang skru.
Ujian tarik keluar pada klip boleh dilakukan di tapak atau di makmal. Nilai yang diukur hendaklah dibandingkan dengan beban angkat angin reka bentuk untuk lokasi bangunan. Pembekal boleh memberikan data ujian atau membantu dengan pengesahan khusus projek.

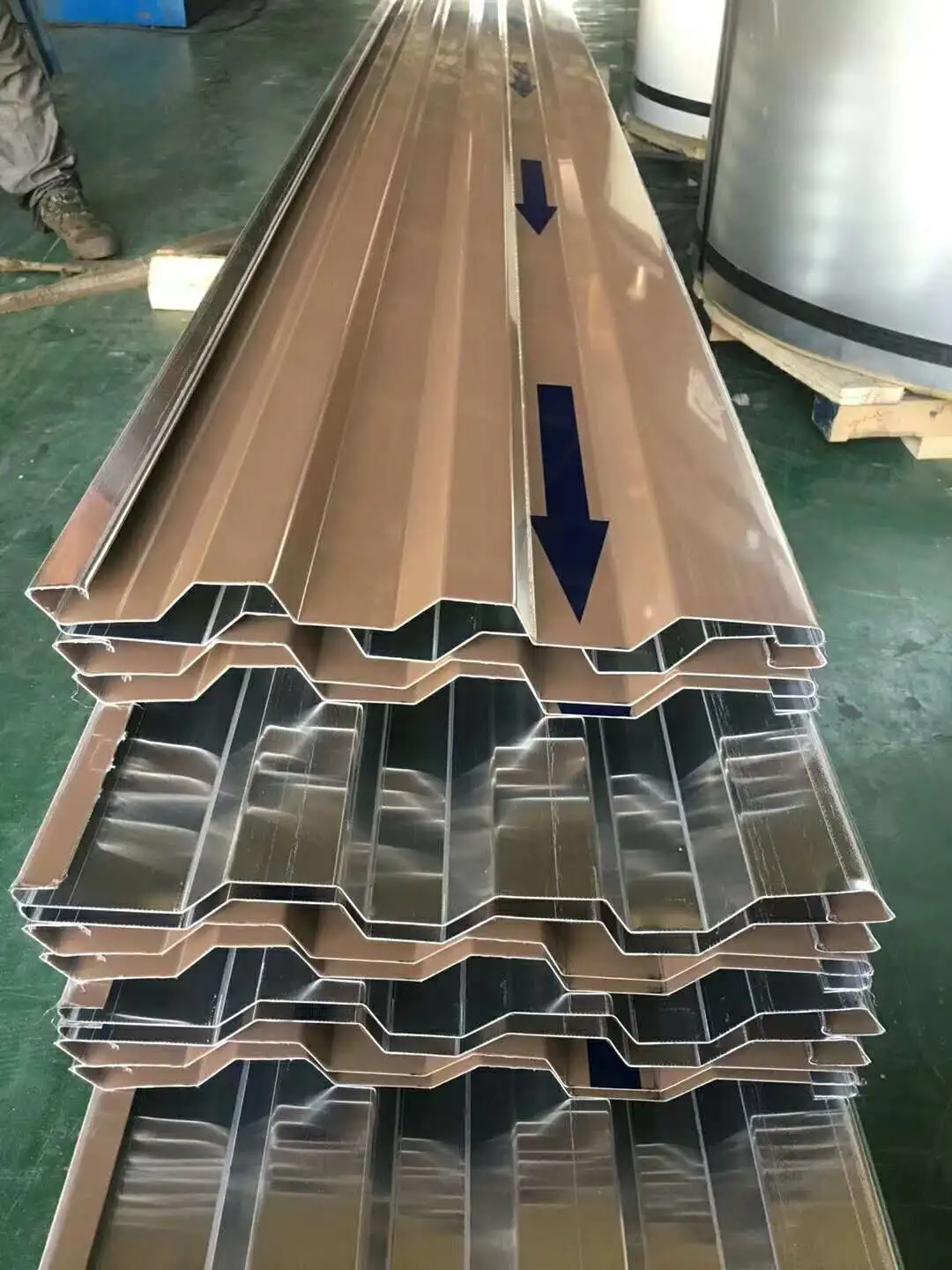

Sebelum penghantaran, panel diperiksa untuk geometri profil, kedalaman penguncian, keadaan salutan permukaan dan ketepatan dimensi. Sijil kilang untuk keluli asas harus ada, bersama-sama dengan laporan untuk kekuatan tarik keluar klip apabila diperlukan. Semasa pemasangan, pemeriksaan mengejut pada penglibatan jahitan dan penjajaran klip membantu memastikan kualiti yang konsisten.
