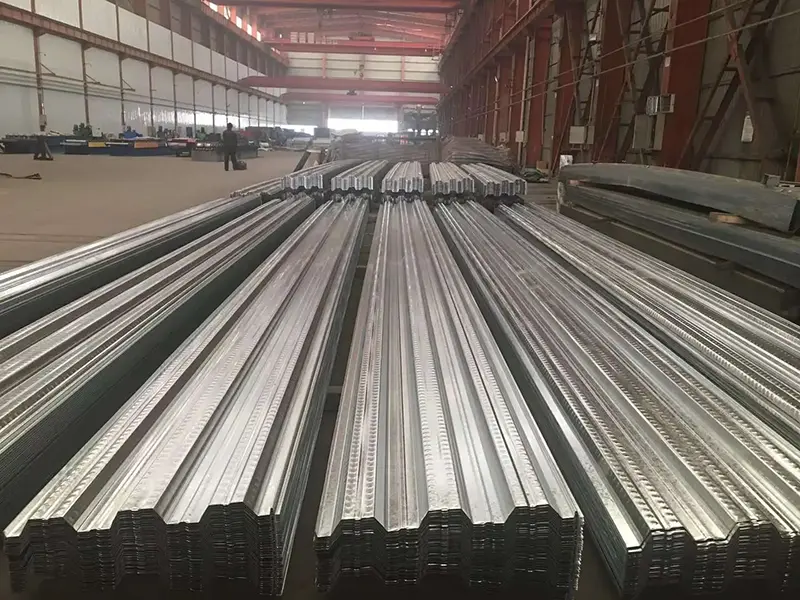

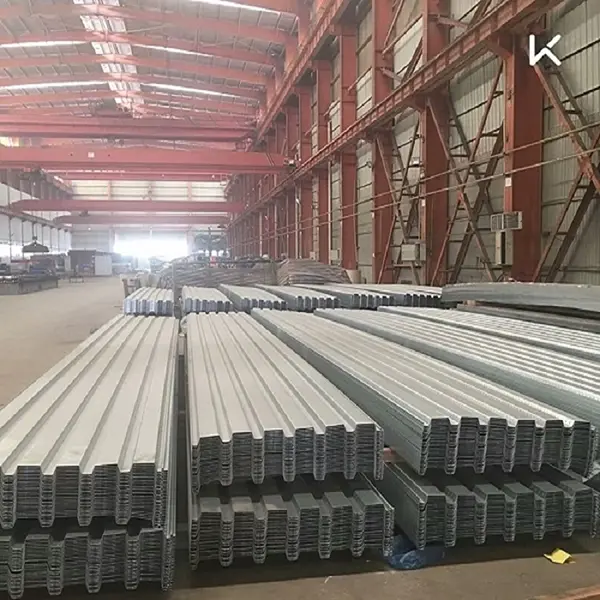

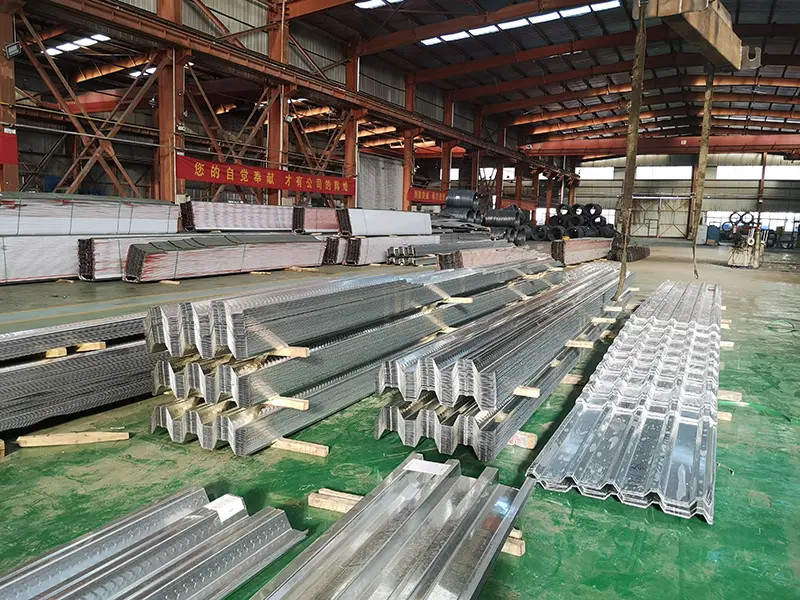

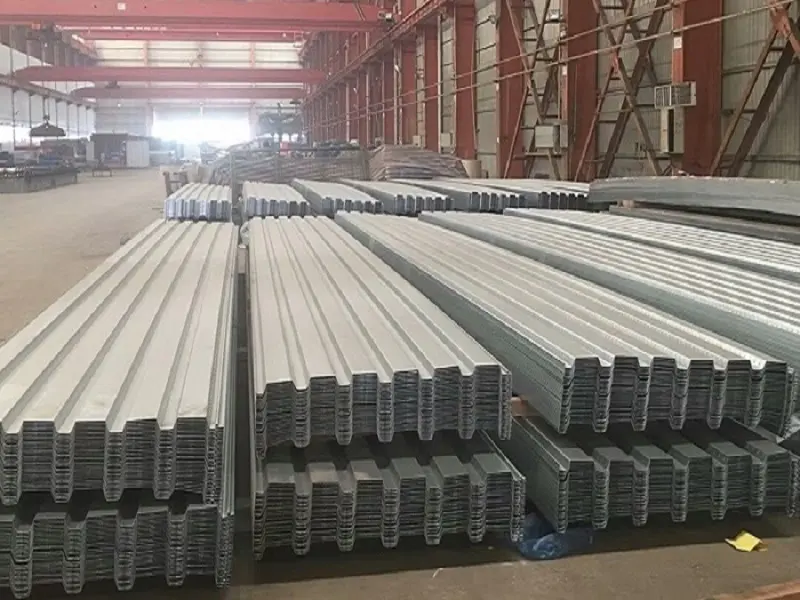

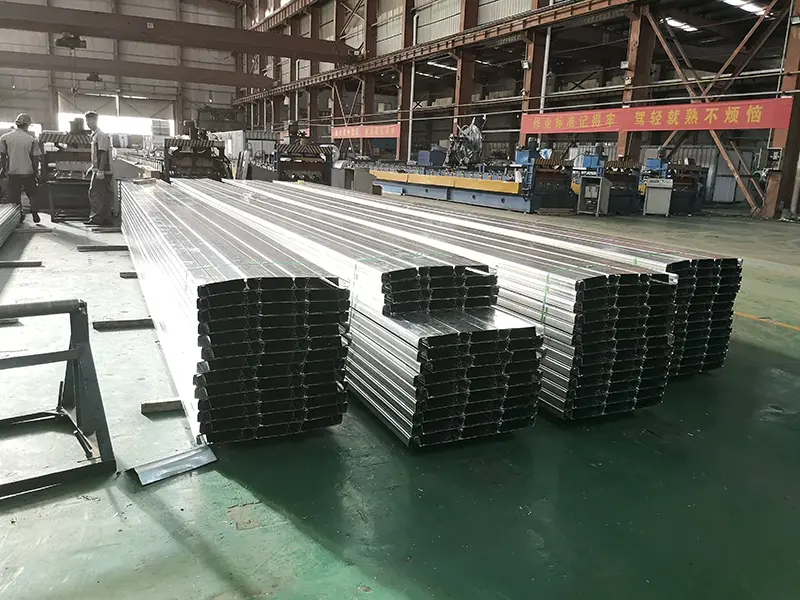

Bahan Binaan SENBOmembekalkan dek lantai komposit sebagai sebahagian daripada rangkaian produk struktur kelulinya. Kepingan keluli berprofil ini berfungsi sebagai acuan kekal semasa pembinaan dan sebagai tetulang tegangan semasa fasa perkhidmatan, bekerja bersama-sama dengan konkrit untuk membentuk sistem lantai bersepadu.
Papak lantai komposit, juga dikenali sebagai dek lantai, ialah sistem lantai moden yang dicipta dengan meletakkan kepingan keluli berprofil terus pada rasuk keluli dan menyambungkannya melalui kimpalan stud melalui dek. Ini mewujudkan sistem yang bertindak sebagai unit bersepadu untuk galas beban dan ubah bentuk.
Prinsip teknikal bergantung pada peranan berbeza yang dimainkan oleh keluli dan konkrit semasa fasa pembinaan dan perkhidmatan.
Fasa Pembinaan:Kepingan keluli berprofil berfungsi sebagai acuan kekal, menyokong berat sendiri konkrit basah dan beban hidup pembinaan. Ia menyediakan platform kerja yang kukuh dan memudahkan operasi tuangan berbilang tingkat yang berurutan.
Fasa Perkhidmatan:Kepingan keluli berprofil bertindak sebagai tetulang tegangan di bahagian bawah papak, bekerja bersama-sama dengan konkrit untuk menyokong beban perkhidmatan. Ini mengurangkan jumlah rebar dan konkrit konvensional yang diperlukan.
Berdasarkan profil keratan rentas kepingan keluli, papak lantai komposit dikategorikan kepada tiga jenis: profil rusuk terbuka, rusuk tertutup dan masuk semula (atau rusuk terhimpit).
Untuk produk berprofil tertutup, seperti model YXB48-200-600 dan YXB65-185-555, reka bentuk rusuk tertutup membungkus sepenuhnya rusuk dalam konkrit. Ini berfungsi sama seperti bar tetulang dalam papak tuang di tempat, memaksimumkan sifat struktur masing-masing bagi kedua-dua keluli dan konkrit sambil menawarkan ketahanan api yang unggul.
Pembinaan papak lantai komposit mesti memenuhi keperluan asas berikut mengikut piawaian kebangsaan dan kod industri.
| Penunjuk Prestasi | Parameter/Spesifikasi | Nota / Asas Standard |
|---|---|---|
| Bahan Asas | Q235, Q345, dsb. | Gegelung keluli tergalvani celup panas |
| Ketebalan Biasa | 0.7–1.5 mm | Bergantung pada jenis profil dan keperluan beban |
| Salutan Bergalvani | ≥120 g/m² (kedua-dua belah) | Memenuhi keperluan anti-karat untuk hayat perkhidmatan |
| Contoh Profil | YXB48-200-600, YXB65-185-555, dsb. | Jenis profil tertutup arus perdana |
| Lebar Berkesan | 600–762 mm | Bergantung pada jenis profil |
| Kekuatan Hasil | 235–345 MPa | Bahan Q235/Q345 |
| Lebar Rusuk/Alur | ≥50 mm | Keperluan untuk menuang konkrit |
| Jumlah Ketebalan Papak | ≥90 mm | Penutup konkrit di atas kepingan keluli berprofil ≥50 mm |
| Piawaian Terpakai | GB 55004-2021; 05SG522 | Kod mandatori untuk struktur komposit; atlas standard kebangsaan |
Papak lantai komposit sejajar dengan keperluan pembinaan pesat bagi struktur keluli primer. Setelah dibentangkan, kepingan keluli berprofil berfungsi sebagai platform kerja segera, membolehkan aliran kerja pembinaan berurutan yang membolehkan pemasangan serentak merentas berbilang lantai dan penuangan konkrit berperingkat. Dalam aplikasi bangunan bertingkat tinggi, ciri ini menyokong kawalan berkesan terhadap keseluruhan jadual pembinaan.
Diuji oleh Pusat Kebangsaan bagi Penyeliaan Kualiti dan Pemeriksaan Sistem Pemadam Api Tetap dan Komponen Tahan Api, dek lantai komposit berprofil tertutup memenuhi keperluan penarafan rintangan api tanpa memerlukan semburan kalis api dalam konfigurasi tertentu. Menurut Kod Teknikal untuk Perlindungan Kebakaran Struktur Keluli (GB 51249-2017), jika dek lantai komposit memenuhi keperluan pengesahan rintangan kebakaran dengan mengambil kira kesan membran, tiada langkah perlindungan kebakaran tambahan diperlukan. Kesan membran di bawah ubah bentuk besar membolehkan dek menggunakan potensi rintangan api yang wujud.
Reka bentuk rusuk tertutup memastikan rusuk dek keluli terbungkus sepenuhnya dalam konkrit, sama seperti bar pengukuhan dalam papak tuang di tempat. Ini memaksimumkan sifat masing-masing bagi kedua-dua keluli dan konkrit dalam sistem tetulang struktur. Ujian percubaan mengesahkan bahawa dek lantai berprofil tertutup mempunyai kapasiti galas beban dan rintangan ricih yang unggul berbanding sistem profil terbuka.
Dek lantai komposit menggunakan kepingan keluli berprofil sebagai acuan kekal, menghapuskan proses pemasangan, pelucutan dan penyangga yang dikaitkan dengan acuan kayu tradisional. Semasa fasa servis, ia berfungsi sebagai tetulang tegangan bawah, mengurangkan kuantiti keseluruhan rebar yang diperlukan. Timbul pada permukaan geladak mencipta ikatan yang kuat dengan konkrit, dan kemasukan rusuk yang mengeras memastikan sistem memberikan kapasiti galas beban yang tinggi.
1. Bekisting Kekal tanpa Melucutkan.Kepingan keluli berprofil menggantikan kerja acuan tradisional, menghapuskan langkah pemasangan, pelucutan dan pendakap. Ini memendekkan jadual pembinaan dan mengurangkan kos buruh.
2. Fungsi Dwi Struktur.Kepingan berfungsi sebagai acuan semasa pembinaan dan sebagai tetulang tegangan semasa fasa servis, mengurangkan penggunaan rebar dan konkrit.
3. Ketahanan Kebakaran Dek Profil Tertutup.Dek lantai komposit profil tertutup yang diuji boleh memenuhi keperluan penarafan rintangan api tanpa semburan kalis api, mengurangkan kos projek.
4. Aliran Kerja Berurutan yang Cekap.Sistem ini menyokong pemasangan serentak dan penuangan konkrit berperingkat di beberapa lantai. Setelah dipasang, dek berfungsi sebagai platform kerja untuk tugasan seterusnya seperti pemasangan siling dan penghalaan utiliti.
5. Prestasi Seismik.Decking lantai disambungkan kepada rasuk keluli primer dan sekunder melalui stud ricih, membentuk sistem struktur bersepadu dengan rintangan seismik yang lebih baik.
Untuk pemilihan profil:Profil rusuk tertutup disyorkan untuk projek yang memerlukan rintangan api dan tindakan komposit yang lebih tinggi tanpa kalis api tambahan. Profil rusuk terbuka boleh digunakan di mana pemasangan yang lebih ringkas atau berat yang lebih ringan diutamakan, tetapi rintangan api dan kapasiti beban mesti disahkan secara berasingan.
Untuk ketebalan dan tetulang papak:Jumlah ketebalan papak hendaklah sekurang-kurangnya 90 mm, dengan penutup konkrit sekurang-kurangnya 50 mm di atas kepingan keluli berprofil. Jumlah tetulang tambahan bergantung pada rentang, beban dan keperluan penarafan api.
Untuk ketahanan salutan tergalvani:Berat salutan tergalvani standard ialah sekurang-kurangnya 120 g/m² pada kedua-dua belah. Untuk persekitaran yang sangat menghakis, salutan yang lebih berat atau perlindungan tambahan mungkin diperlukan.
Semasa pemasangan:Pastikan kimpalan stud ricih yang betul melalui geladak ke dalam rasuk keluli. Ikut jarak stud dan jarak tepi yang ditentukan. Sahkan bahawa geladak disokong secukupnya semasa penuangan konkrit untuk mengelakkan pesongan yang berlebihan.
1.Sistem lantai dan bumbung untuk struktur keluli bertingkat tinggi dan bertingkat tinggi.
2.Bangunan awam yang luas seperti stadium, pusat pameran dan terminal lapangan terbang.
3.Lantai untuk bangunan perindustrian dan komersial, termasuk loji industri, gudang logistik dan struktur tempat letak kereta.
4.Projek struktur keluli memerlukan pembinaan pantas dan berperingkat, aliran kerja berurutan.
Profil rusuk terbuka telah mendedahkan rusuk trapezoid yang tidak tertanam sepenuhnya dalam konkrit, manakala profil rusuk tertutup mempunyai rusuk yang tertutup sepenuhnya. Profil rusuk tertutup biasanya memberikan tindakan komposit dan ketahanan api yang lebih baik kerana rusuk bertindak seperti bar tetulang dan konkrit membungkus keluli sepenuhnya.
Bukan selalu. Dek lantai komposit berprofil tertutup mungkin memenuhi keperluan rintangan api tanpa semburan kalis api jika ia memenuhi syarat dalam GB 51249-2017, seperti mengambil kira kesan membran. Walau bagaimanapun, profil rusuk terbuka atau geladak dengan papak yang lebih nipis mungkin memerlukan perlindungan kebakaran tambahan. Penilaian kejuruteraan kebakaran disyorkan.
Decking disambungkan kepada rasuk keluli menggunakan kimpalan stud melalui dek. Kancing ricih dikimpal melalui geladak ke dalam bebibir rasuk, mewujudkan sambungan komposit. Diameter stud, jarak dan benam mesti mengikut reka bentuk projek dan piawaian yang berkaitan.
Ketebalan yang diperlukan bergantung pada jenis profil, rentang, ketebalan konkrit, dan beban reka bentuk. Untuk lantai pejabat atau kediaman biasa, ketebalan 0.8–1.2 mm adalah perkara biasa, tetapi rentang yang lebih panjang atau beban yang lebih berat mungkin memerlukan 1.2–1.5 mm. Pengiraan struktur perlu dilakukan untuk menentukan ketebalan yang sesuai.
Salutan tergalvani standard memberikan rintangan kakisan yang baik untuk kebanyakan aplikasi dalaman. Untuk persekitaran luar atau sangat menghakis, salutan tergalvani yang lebih berat atau langkah perlindungan tambahan boleh ditentukan. Rujuk spesifikasi projek untuk keperluan ketahanan.
