Decking lantai galas beban, juga dikenali sebagai dek lantai keluli atau dek keluli berprofil, ialah komponen pembinaan gelek sejuk yang diperbuat daripada kepingan keluli tergalvani. Keratan rentas beralunnya berbentuk V, U atau trapezoid, bergantung pada profil.Bahan Binaan SENBOmembekalkan panel ini sebagai sebahagian daripada rangkaian produk struktur kelulinya, menawarkan pilihan profil terbuka dan profil tertutup untuk sistem lantai komposit.
Semasa pembinaan, panel bertindak sebagai acuan kekal. Selepas konkrit telah sembuh, ia berfungsi sebagai tetulang tegangan di bahagian bawah papak. Dwi fungsi inilah yang menjadikan sistem ini cekap dari segi struktur dan menjimatkan.

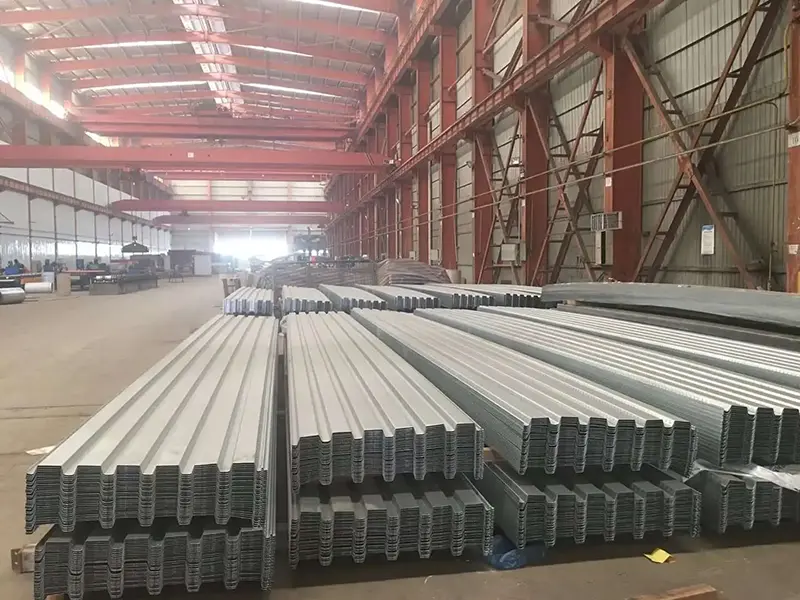

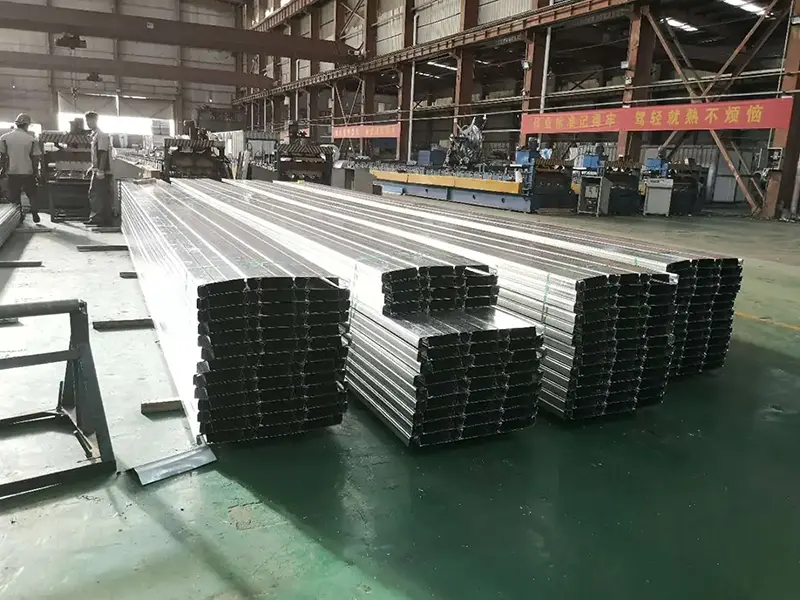

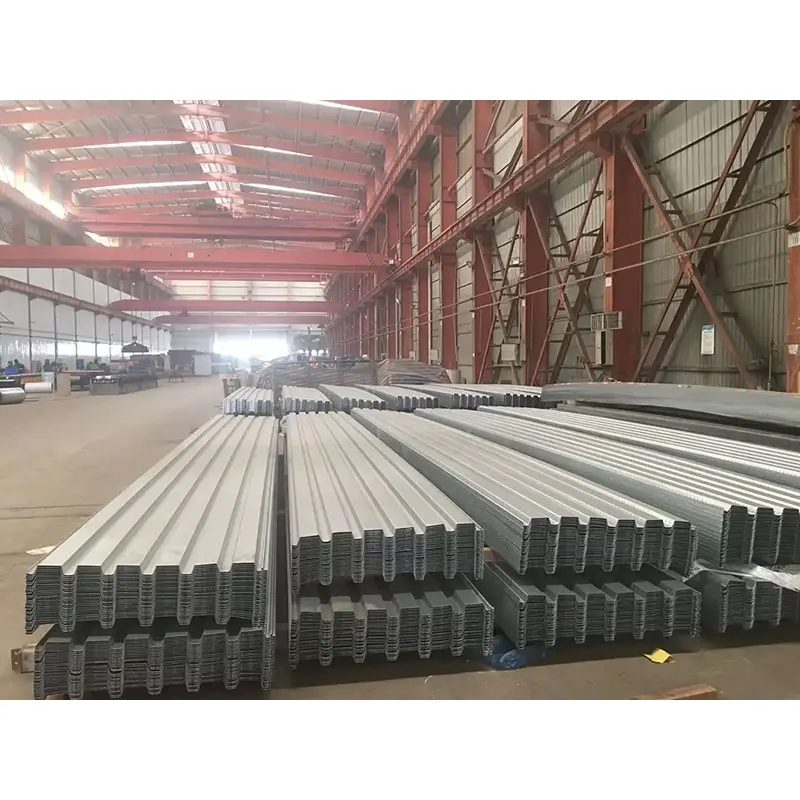

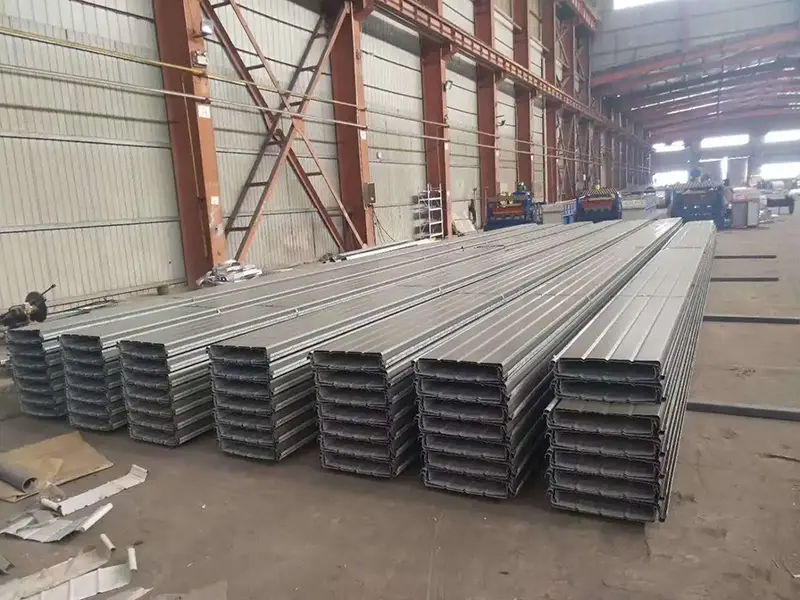

Decking profil terbuka, seperti YX76-305-915 dan YX75-300-880, menampilkan rusuk dengan bahagian atas terbuka. Reka bentuk ini memudahkan untuk meletakkan bar tetulang dan laluan talian utiliti di tapak. Model berprofil tertutup, termasuk YX60-263-790 dan YXB65-185-555, mengambil pendekatan sebaliknya: rusuk tertutup sepenuhnya, menghasilkan bahagian bawah rata dan rintangan api yang lebih baik.

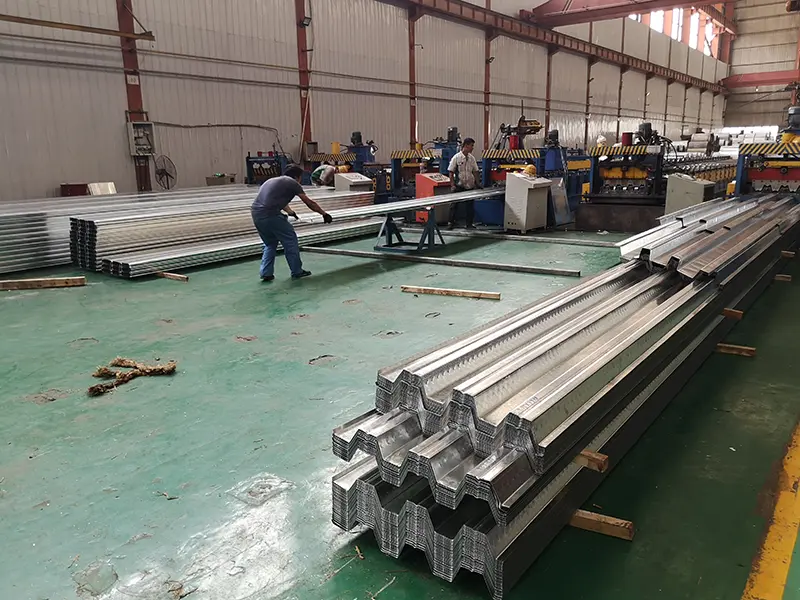

Bagi bahan asas, gegelung keluli tergalvani celup panas dalam gred seperti DX51D+Z, Q235, dan Q345 digunakan. Berat salutan zink boleh dilaraskan daripada 40 hingga 600 g/m² untuk dipadankan dengan keperluan anti-karat tertentu. Proses membentuk gulungan 21 peringkat membentuk panel, dengan panjang disesuaikan bagi setiap projek. Krew pemasangan biasanya boleh meliputi 2,000–3,000 m² sehari.
Untuk membentuk sistem struktur bersepadu, panel dikimpal pada rasuk keluli melalui dek menggunakan stud ricih, manakala panel bersebelahan disambungkan dengan alat pengapit khusus.
Ambil dek profil terbuka YX75-300-880 sebagai contoh. Dengan ketinggian rusuk 75 mm, jarak rusuk 300 mm, dan lebar berkesan 880 mm, versi tebal 1.0 mm memberikan momen inersia 135 cm⁴/m. Kapasiti beban peringkat pembinaan ialah 3.2 kN/m², dan kapasiti muktamad papak komposit mencapai 8.5 kN/m². Apabila ketebalan meningkat kepada 1.2 mm, momen inersia meningkat kepada 190 cm⁴/m, menolak kapasiti muktamad kepada 12.0 kN/m².
Model YX51-342-1025 menceritakan kisah yang sama. Kadar penggunaan bahannya ialah 82%, dan panel 1.0 mm memberikan momen inersia 63.50 cm⁴/m dengan modulus bahagian 20.13 cm³/m.
Kekuatan hasil boleh dilaraskan merentasi julat yang luas, daripada 235 MPa hingga 550 MPa, dengan kekuatan tegangan muktamad antara 340 dan 700 MPa. Di bawah pemuatan dinamik, hayat keletihan mencapai 2 juta kitaran, seperti yang dinyatakan dalam EU EN1993-1-3. Dalam ujian semburan garam, panel tergalvani bertahan sehingga 2,000 jam tanpa karat merah muncul, yang diterjemahkan kepada hayat perkhidmatan melebihi 25 tahun dalam persekitaran pantai.
Bahagian ketinggian rusuk 51 mm telah menjalani simulasi dinamik bendalir untuk mengoptimumkan bentuknya. Dengan papak konkrit 120 mm, ia mencapai kapasiti galas beban menegak 3.5 kN/m² dan menawarkan ketegaran lenturan 42% lebih besar daripada reka bentuk rusuk 35 mm yang setanding. Analisis unsur terhingga seterusnya mengesahkan pekali keseragaman pemindahan beban sebanyak 0.92 untuk bahagian padang rusuk 233 mm, membantu mengelakkan kepekatan tegasan 25% yang sering dilihat dalam dek konvensional.
Prestasi seismik juga tidak diabaikan. Model terpilih memenuhi keperluan reka bentuk untuk zon Intensiti 8. Ujian kebakaran juga telah dijalankan: produk berprofil tertutup memenuhi keperluan penarafan kebakaran tanpa memerlukan kalis api yang digunakan semburan.
Jadual di bawah meringkaskan parameter pengeluaran standard. Penyesuaian tersedia untuk keperluan projek tertentu.
| Metrik Prestasi | Parameter/Spesifikasi | Nota |
|---|---|---|
| Gred Bahan Asas | DX51D+Z, Q235, Q345 | Kepingan keluli tergalvani celup panas |
| Ketebalan Biasa | 0.7–1.5 mm | Bergantung pada jenis profil dan keperluan beban |
| Kekuatan Hasil | 235–550 MPa | Boleh laras |
| Salutan Zink dua muka | 40–600 g/m² | Salutan zink yang tinggi memerlukan penyesuaian |
| Klasifikasi Profil | Buka / Tutup | Lihat spesifikasi model utama di bawah |
| Lebar Berkesan | 600–1025 mm | Bergantung pada jenis profil |
| Kecekapan Pemasangan | 2000–3000 m²/hari | Kapasiti pemasangan harian |
| Hayat Perkhidmatan Reka Bentuk | ≥25 tahun | Kawasan pantai |
| Jenis Profil | Ketinggian rusuk (mm) | Lebar Berkesan (mm) | Kadar Penggunaan Bahan | Ketebalan Biasa (mm) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0.8–1.5 |
| YX75-300-880 | 75 | 880 | 70.4% | 0.8–1.5 |
| YX60-263-790 | 60 | 790 | 79% | 0.8–1.2 |
| YX75-200-600 | 75 | 600 | 60% | 0.75–2.3 |
| YX51-233-699 | 51 | 699 | 69.9% | 0.8–1.2 |
1. Dwi Fungsi.Satu produk mempunyai dua tujuan: acuan kekal semasa pembinaan, dan tetulang tegangan sebaik sahaja papak dalam perkhidmatan. Ini secara semulajadi mengurangkan penggunaan keluli keseluruhan.
2. Kecekapan Pembinaan.Pelbagai lantai boleh dipasang secara serentak, dengan konkrit dituangkan secara berperingkat. Liputan pemasangan harian 2,000–3,000 m² memastikan projek bergerak pantas.
3. Sifat Mekanikal Boleh Disahkan.Kekuatan hasil boleh laras dari 235 hingga 550 MPa, dan kapasiti beban papak komposit telah disahkan melalui ujian. Rangkaian penuh spesifikasi model tersedia untuk dipilih.
4. Rintangan Kakisan.Dengan tahap galvanisasi yang boleh disesuaikan daripada 40 hingga 600 g/m² dan rintangan semburan garam sehingga 2,000 jam, panel memberikan hayat perkhidmatan lebih 25 tahun walaupun di kawasan pantai.
5. Fleksibiliti Profil.Profil rusuk terbuka memudahkan penempatan tetulang dan penghalaan utiliti, manakala profil rusuk tertutup menawarkan bahagian bawah rata dan ketahanan api yang lebih baik. Pilihan yang tepat bergantung pada keutamaan projek.
Untuk dek profil terbuka:Jenis ini berfungsi dengan baik apabila penempatan tetulang di tapak atau penghalaan utiliti di dalam rusuk diperlukan. Perlu diingat bahawa langkah kalis api tambahan mungkin diperlukan, bergantung pada penilaian kebakaran projek.
Untuk dek berprofil tertutup:Jika bahagian bawah rata dikehendaki untuk lampiran siling, atau jika matlamatnya adalah untuk mengelakkan kalis api yang digunakan semburan, model profil tertutup adalah lebih sesuai.
Untuk persekitaran pantai atau menghakis:Salutan zink yang lebih berat, sehingga 600 g/m², harus dinyatakan. Laporan ujian semburan garam tersedia atas permintaan untuk mengesahkan prestasi.
Semasa pemasangan:Stud ricih mesti dikimpal melalui dek ke dalam rasuk keluli mengikut corak dan jarak tepi yang ditentukan. Panel bersebelahan perlu disambung rapat dengan alat pengapit, dan sokongan sementara hendaklah disahkan semasa menuang konkrit untuk mengawal pesongan.
1.Struktur keluli bertingkat tinggi dan bertingkat tinggi memerlukan sistem lantai dan bumbung yang boleh dipercayai, dan dek galas beban sesuai dengan peranan itu.
2.Bangunan awam yang luas, termasuk stadium dan terminal lapangan terbang, mendapat manfaat daripada kecekapan struktur sistem.
3.Gudang logistik dan loji industri sering menggunakan panel ini untuk mengendalikan platform dan lantai.
4.Mana-mana projek struktur keluli dengan jadual yang ketat dan aliran kerja berperingkat boleh memanfaatkan pemasangan pantas yang ditawarkan oleh sistem ini.
Decking profil terbuka meninggalkan bahagian atas rusuk terdedah, yang memudahkan peletakan tetulang dan pemasangan utiliti. Decking berprofil tertutup menutup rusuk sepenuhnya, menghasilkan bahagian bawah rata dan biasanya lebih tahan api tanpa salutan semburan. Pemilihan bergantung pada keperluan struktur, kebakaran dan seni bina.
Ia bergantung terutamanya pada pendedahan alam sekitar. Aplikasi dalaman biasanya menggunakan salutan standard 120–275 g/m². Persekitaran pantai atau sangat menghakis memerlukan salutan yang lebih berat, sehingga 600 g/m². Kami boleh membantu menentukan spesifikasi yang sesuai setelah keadaan projek diketahui.
Rusuk yang lebih tinggi, seperti 75 mm, memberikan kekakuan dan kapasiti beban yang lebih besar, yang membolehkan rentang yang lebih panjang atau beban yang lebih berat. Tulang rusuk bawah, sekitar 51 mm, berfungsi dengan baik untuk rentang yang lebih pendek dan beban yang lebih ringan. Pengiraan struktur hendaklah sentiasa dilakukan untuk mengesahkan profil dan ketebalan optimum.
Ia bergantung pada profil panel, ketebalan, rentang, dan beban pembinaan. Sesetengah konfigurasi direka bentuk untuk pemasangan bebas soring sehingga rentang tertentu. Jadual rentang pengeluar harus dirujuk, dan jurutera struktur mesti mengesahkan urutan pembinaan.
Rujukan utama ialah GB 55004-2021 (kod mandatori untuk struktur komposit) dan atlas standard kebangsaan 05SG522. Untuk reka bentuk keletihan dan bentuk sejuk, EN1993-1-3 sering disebut. Sijil bahan dan laporan ujian boleh diberikan atas permintaan.
