SENBO Bahan Binaanmembekalkan Panel Bumbung Lengkung Alu-Mg-Mn sebagai sebahagian daripada rangkaian produk sistem bumbung logamnya. Panel ini dihasilkan daripada aloi aluminium-magnesium-mangan siri AA3004 dan dibentuk menjadi profil melengkung, tidak standard untuk memenuhi keperluan seni bina untuk geometri bumbung yang kompleks.

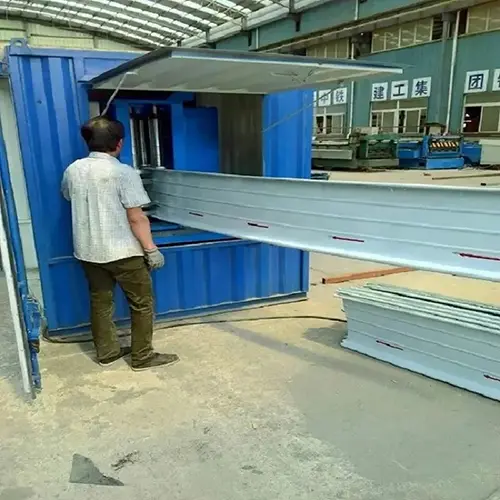

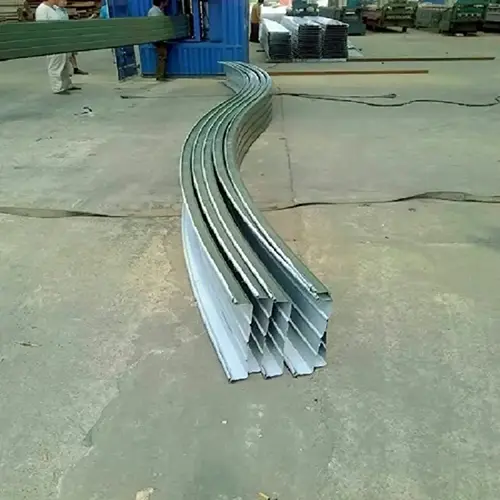

Panel bumbung melengkung Al-Mg-Mn ialah panel berprofil khusus yang dihasilkan menggunakan peralatan membentuk gulungan berkelajuan tinggi dan tepat. Komposisi substrat termasuk 1.0%–1.5% mangan dan 0.8%–1.3% magnesium, dengan aluminium membentuk bakinya. Sebagai terbitan panel standard jahitan berdiri Al-Mg-Mn, panel melengkung menjalani proses pembentukan khusus untuk mengubah kepingan rata kepada bentuk melengkung. Ini menyokong reka bentuk seni bina moden seperti bentuk bumbung melengkung, melengkung dan sfera.

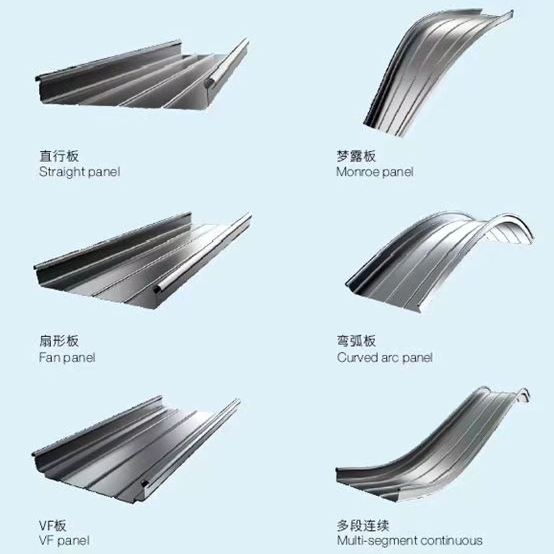

Profil yang tersedia termasuk model seperti YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 dan YX28-205-820. Panel berbentuk kipas dan tirus juga boleh disesuaikan untuk memenuhi keperluan projek tertentu.
Panel ini digunakan secara meluas dalam sistem bumbung bukan standard bangunan awam yang besar, termasuk terminal lapangan terbang, stadium, dan pusat persidangan dan pameran. Permukaan produk dirawat menggunakan proses salutan pra-gulungan dan tersedia dengan salutan fluorokarbon PVDF, menggabungkan estetika seni bina dengan ketahanan.
Aloi aluminium-magnesium-mangan menawarkan keseimbangan kekuatan dan kelenturan, menjadikannya sesuai untuk membentuk bentuk bumbung yang kompleks seperti permukaan melengkung 3D, sfera dan berbentuk kipas. Melalui teknologi pengeluaran panel melengkung dan berbentuk kipas khusus, panel melengkung ini boleh memenuhi keperluan reka bentuk yang pelbagai sambil mengekalkan prestasi kedap air.

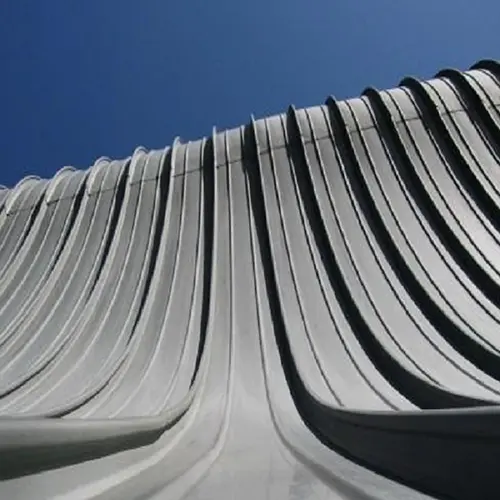

Produk ini boleh digunakan untuk pelbagai bentuk seni bina, termasuk bumbung dengan kelengkungan positif atau negatif, bumbung melengkung, bumbung satu dan dua cerun, struktur bumbung yang saling bersambung, bumbung nada dan bumbung melengkung.
Projek kanopi antara gudang di Depoh Bijian Zhangzhou di Fujian menggunakan sistem bumbung beralun melengkung bersalut aluminium-magnesium-mangan. Struktur ini menjangkau 18 meter dengan panjang 108 meter, meliputi keluasan hampir 2,000 meter persegi.
Bumbungnya menampilkan panel beralun aluminium-magnesium-mangan model YT6118 dengan ketebalan 1.2 mm. Ketinggian gerbang ialah 4.085 meter, dan nisbah kenaikan kepada rentang ialah 0.23. Pemasangan selesai dalam masa enam hari. Panel itu dibuat dengan menjahit tiga unit yang lebih kecil ke dalam satu unit asas, yang kemudiannya dinaikkan dan diikat pada komponen keluli tertanam. Unit-unit disambungkan menggunakan kaedah jahitan kedap air.
Aluminium mempunyai ketumpatan kira-kira 2.73 g/cm³, kira-kira satu pertiga daripada keluli. Panel aluminium-magnesium-mangan mempamerkan kekuatan hasil sekurang-kurangnya 190 MPa, kekuatan tegangan 240-285 MPa, dan pemanjangan sekurang-kurangnya 3%. Sambil mengekalkan integriti struktur, panel melengkung ini mengurangkan beban mati sistem bumbung.
Dalam projek Depoh Bijirin Zhangzhou, reka bentuk menyumbang beban hidup teragih seragam sebanyak 0.3 kN/m² dan tekanan angin reka bentuk 0.40 kN/m² berdasarkan tempoh pulangan 10 tahun.
Substrat aloi aluminium-magnesium-mangan mempunyai sifat tahan karat yang wujud. Lapisan oksida permukaan yang terbentuk secara semula jadi menghalang pengoksidaan dan kakisan, sambil menawarkan rintangan kepada asid dan alkali. Panel bersalut boleh membentuk filem pelindung penyembuhan diri dalam persekitaran yang keras, menjadikannya sesuai untuk iklim lembap. Hayat perkhidmatan reka bentuk adalah lebih 50 tahun, dengan jaminan salutan selama 15–20 tahun.
Parameter berikut adalah berdasarkan pengeluaran standard dan piawaian yang berkaitan. Penyesuaian tersedia untuk memenuhi keperluan projek tertentu.
| Penunjuk Prestasi | Parameter/Spesifikasi | Nota / Asas Standard |
|---|---|---|
| Gred substrat | AA3004 (AlMg1Mn1) | Mn 1.0%–1.5%, Mg 0.8%–1.3%, baki Aluminium |
| Ketebalan Biasa | 0.7 mm – 1.2 mm | |
| Profil Biasa | YX65-300/330/400/430/500, YX28-205-820 | Panel berbentuk kipas, tirus dan melengkung boleh disesuaikan |
| Ketumpatan | 2.73 g/cm³ | lebih kurang 1/3 daripada keluli |
| Kekuatan Tegangan | 240 – 285 MPa | AA3004 H36/H46 baran |
| Kekuatan Hasil | ≥190 MPa | |
| Pemanjangan | ≥3% | |
| Hayat Perkhidmatan Reka Bentuk | >50 tahun | |
| Rujukan Standard Bahan | GB/T 3880 siri untuk kepingan aloi aluminium | Sahkan dengan sijil produk tertentu |

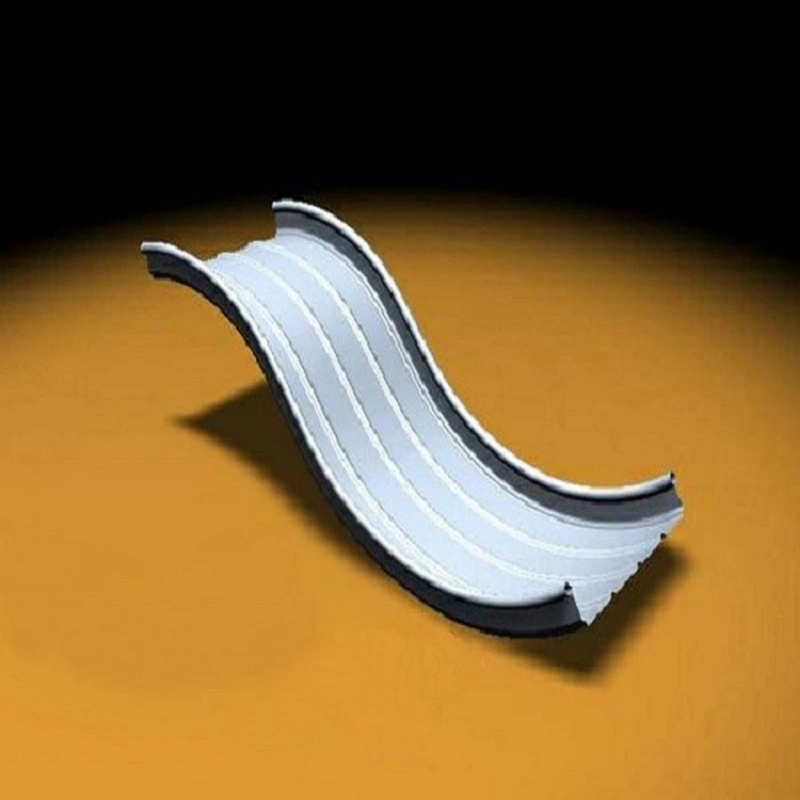

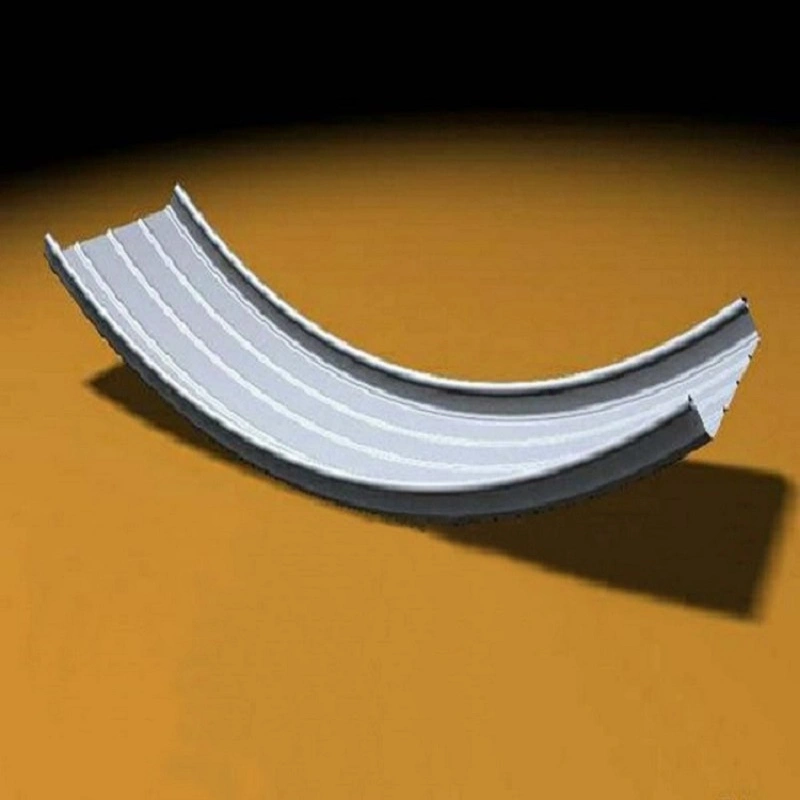

1. Pembentukan Fleksibel untuk Reka Bentuk Kompleks.Panel boleh diproses menjadi bentuk yang tidak sekata seperti berbentuk kipas, tirus, cembung dan cekung melengkung, dan panel sfera. Ini menyokong keperluan reka bentuk yang diperibadikan seni bina moden untuk permukaan melengkung dan bumbung melengkung.
2. Ringan dengan Kekuatan Tegangan Tinggi.Dengan ketumpatan kira-kira satu pertiga daripada keluli dan kekuatan tegangan melebihi 240 MPa, panel memenuhi keperluan untuk bumbung rentang besar, termasuk rentang melebihi 18 meter.
3. Rintangan kakisan dan hayat perkhidmatan yang panjang.Aloi secara semula jadi membentuk lapisan oksida pelindung. Sistem ini direka bentuk untuk hayat perkhidmatan melebihi 50 tahun, dengan jaminan salutan selama 15–20 tahun.

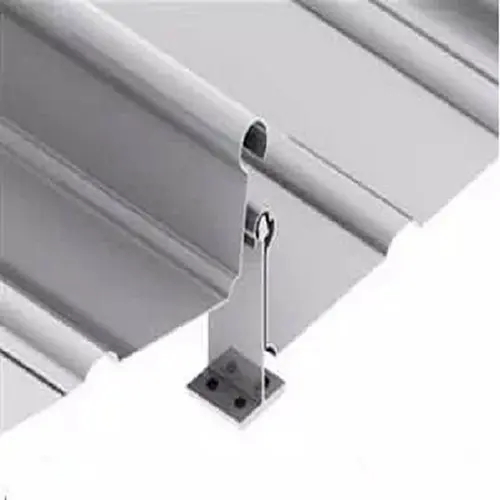

4. Kalis Air Boleh Dipercayai melalui Modular Interlocking.Proses sambungan jahitan saling mengunci modular memastikan sambungan panel yang ketat dan prestasi saliran dan kalis air yang boleh dipercayai.
5. Bahan Kitar Semula.Bahan aloi aluminium boleh dikitar semula sepenuhnya, yang menyokong objektif bangunan hijau.
Untuk bumbung melengkung atau sfera:Bekerjasama dengan pengilang pada awal fasa reka bentuk untuk mengesahkan jejari kelengkungan yang boleh dicapai untuk profil dan ketebalan yang dipilih. Panel berbentuk kipas dan tirus memerlukan lukisan kedai yang tepat.
Untuk aplikasi jangka panjang:Sahkan keupayaan rentang panel terhadap beban yang diperlukan. Projek Depot Bijian Zhangzhou menggunakan panel tebal 1.2 mm sepanjang 18 meter, tetapi setiap projek harus dikira berdasarkan beban angin dan salji tempatan.
Untuk persekitaran pantai atau kelembapan tinggi:Pilih salutan fluorokarbon PVDF untuk rintangan cuaca yang lebih baik. Sahkan bahawa gred substrat dan sistem salutan serasi dengan keadaan pendedahan yang dijangkakan.
Semasa pemasangan:Panel biasanya pasang siap menjadi unit di kilang dan dinaikkan ke kedudukannya. Gunakan kaedah jahitan yang ditentukan untuk memastikan sambungan kedap air. Ikuti garis panduan pengilang untuk mengendalikan, mengangkat dan mengikat untuk mengelakkan kerosakan permukaan.
1.Sistem bumbung melengkung, sfera dan berbentuk tidak sekata untuk bangunan awam yang besar seperti stadium dan pusat pameran.
2.Sistem bumbung dan fasad berbentuk kompleks untuk terminal lapangan terbang dan stesen kereta api berkelajuan tinggi.
3.Struktur bumbung melengkung panjang, seperti kemudahan pergudangan dan rumah hijau pertanian.
4.Sistem bumbung untuk bangunan mercu tanda dengan keperluan reka bentuk seni bina yang unik.
Panel jahitan berdiri standard biasanya lurus dan dipasang pada bumbung rata atau cerun perlahan. Panel melengkung menjalani pembentukan tambahan untuk mencipta profil melengkung yang mengikut geometri bumbung cembung, cekung atau sfera. Kedua-dua sistem menggunakan teknologi jahitan saling mengunci yang serupa, tetapi panel melengkung direka khusus untuk bentuk bumbung bukan standard.
Jejari kelengkungan minimum bergantung pada profil panel, ketebalan bahan dan suhu aloi. Ini harus disahkan dengan pengilang semasa fasa reka bentuk. Menyediakan lukisan geometri bumbung lebih awal boleh membantu menentukan sama ada panel yang dipilih boleh mencapai kelengkungan yang diperlukan tanpa menjejaskan prestasi struktur.
ya. Aloi aluminium-magnesium-mangan mempunyai rintangan kakisan semula jadi, dan salutan fluorokarbon PVDF meningkatkan lagi rintangan cuaca. Ini menjadikan panel sesuai untuk persekitaran pantai dan kelembapan tinggi. Hayat perkhidmatan reka bentuk adalah lebih 50 tahun dalam keadaan biasa.

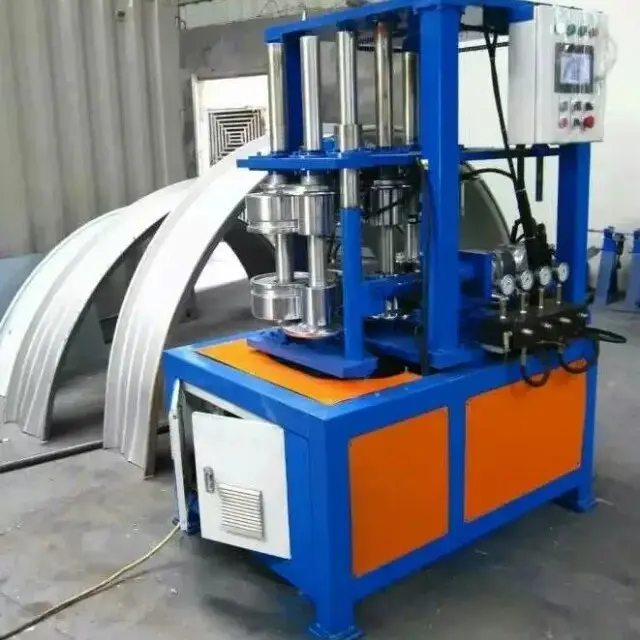

Panel berbentuk kipas dan tirus dihasilkan menggunakan peralatan membentuk khusus dan perkakas tersuai. Ia biasanya direka berdasarkan lukisan kedai yang diperoleh daripada geometri bumbung. Setiap panel dibentuk secara individu untuk memadankan kedudukan khususnya pada permukaan melengkung, memastikan jahitan yang sesuai dan kedap air.
Sila berikan lukisan geometri bumbung (termasuk jejari kelengkungan), profil panel, ketebalan, jenis salutan, kuantiti dan lokasi projek. Jika panel berbentuk kipas atau tirus diperlukan, sertakan lukisan susun atur terperinci. Ini membantu pasukan kami menyediakan pelan sebut harga dan pengeluaran yang tepat.
