Panel Bumbung Jahitan Berdiri

SENBO Bahan Binaanmembekalkan panel bumbung jahitan berdiri sebagai sebahagian daripada rangkaian produk sistem bumbung logamnya. Panel-panel ini dibentuk bergulung daripada gegelung logam ke dalam profil rusuk tinggi dan dicantumkan bersama dengan mengunci tepi menegak panel bersebelahan. Ia digunakan secara meluas dalam bangunan awam dan kemudahan perindustrian yang luas di mana kalis air dan rintangan angin jangka panjang diperlukan.

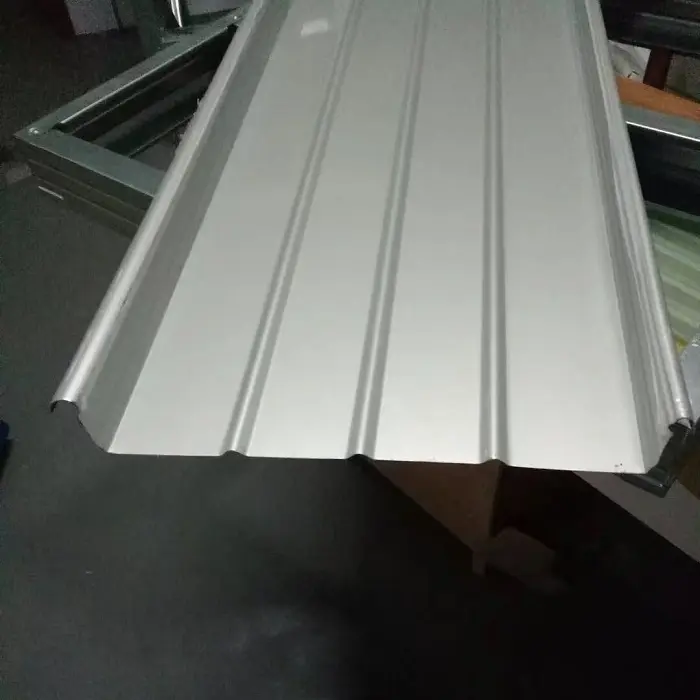

Panel bumbung jahitan berdiri ialah komponen logam berprofil yang dicipta oleh gegelung logam membentuk gulungan menjadi keratan rentas rusuk tinggi. Ia membentuk pemasangan bumbung bersepadu melalui saling mengunci dan mengunci tepi menegak panel bersebelahan.

Tidak seperti kepingan keluli berprofil standard yang diikat terus pada purlin dengan skru penembusan, sistem jahitan berdiri menyambungkan panel kepada purlin menggunakan klip aloi aluminium yang direka khas. Klip ini dilabuhkan pada purlins. Panel dipasang pada klip, dan mesin jahitan kemudian mengunci tepi menegak panel bersebelahan menggunakan sama ada kunci tunggal atau kunci berkembar 360°. Ini mewujudkan sambungan gelongsor antara panel dan klip, serta meterai saling mengunci ketat antara panel itu sendiri.

Pilihan Bahan Asas dan Profil Biasa

Pemilihan bahan asas bergantung pada persekitaran operasi dan keperluan ketahanan:

Lembaran aloi Aluminium-Magnesium-Mangan (Gred AA3004/3003):Biasanya 0.7–1.2 mm tebal, dengan kekuatan hasil sekurang-kurangnya 190 MPa, kekuatan tegangan 240–285 MPa, dan ketumpatan 2.73 g/cm³. Ini adalah kira-kira satu pertiga ketumpatan keluli. Hayat perkhidmatan reka bentuk adalah lebih daripada 50 tahun.

Kepingan keluli Aluzink (bersalut Aluminium-Zink):Menawarkan 3–5 kali rintangan kakisan daripada keluli tergalvani standard.

Lembaran keluli tahan karat:Sesuai untuk bangunan awam pantai berskala besar yang memerlukan rintangan angin yang tinggi.

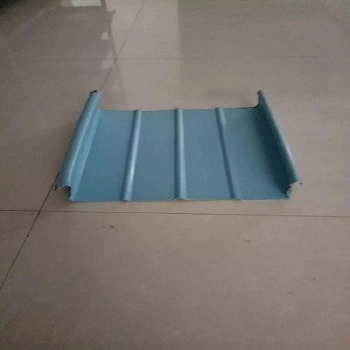

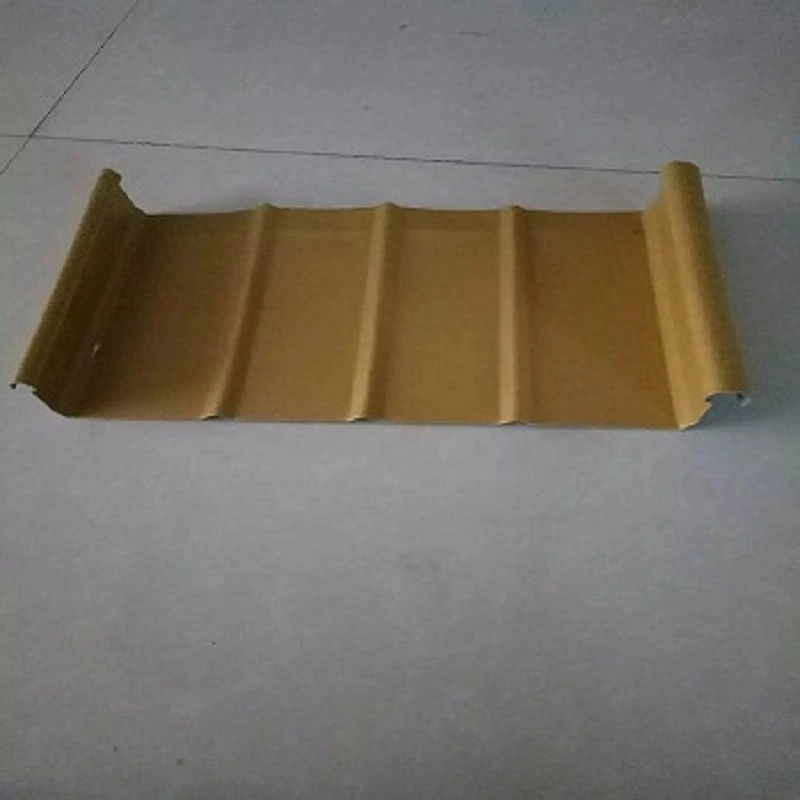

Profil panel biasa termasuk YX65-300, YX65-330, YX65-400 dan YX65-430. Profil YX65-300 mempunyai ketinggian rusuk 65 mm dan lebar liputan berkesan 300 mm. Panel sebaik-baiknya hendaklah berterusan sepanjang arah cerun tanpa sambungan atau sambungan skru. Panjang panel berprofil secara amnya tidak boleh melebihi 25 m, dan titik kawalan ubah bentuk mesti digabungkan.

Komposisi Sistem dan Aplikasi Projek Biasa

Sistem bumbung jahitan berdiri yang lengkap biasanya menggunakan struktur komposit berbilang lapisan. Sebagai contoh, projek dewan pameran "Tetingkap Masa Depan Taihu Selatan" menggunakan pemasangan bumbung yang terdiri daripada kepingan asas (keluli berprofil), papan penebat bulu batu dan panel bumbung jahitan berdiri. Ini menyepadukan sokongan struktur, penebat haba dan fungsi kalis air. Begitu juga, projek resort ski Yaoxue Ice dan Snow World menggunakan sistem bumbung jahitan berdiri aluminium-magnesium-mangan digabungkan dengan sistem penebat haba bersepadu.

Prestasi dalam Keadaan Sebenar

1. Rintangan Naik Angin: Disahkan oleh Ujian Skala Penuh

Rintangan angin ialah penunjuk prestasi kritikal untuk sistem bumbung jahitan berdiri di kawasan pantai dan projek bangunan awam berskala besar. Sebagai sebahagian daripada projek pemulihan dan pengukuhan untuk bumbung logam Terminal 2 di Lapangan Terbang Nanchang Changbei, panel bumbung logam jahitan berdiri HXY-400 menjalani ujian sistematik melalui ujian daya angkat angin skala penuh.

Keputusan menunjukkan bahawa penggunaan klip tetulang meningkatkan kapasiti galas beban angkat angin sebanyak 4.18 kali berbanding panel tanpa klip. Faktor-faktor seperti jarak purlin, kapasiti ricih penyambung purlin, dan kekuatan lentur purlin itu sendiri secara langsung mempengaruhi kapasiti angkat angin. Penyelidikan ke atas bumbung logam dengan jarak purlin yang berbeza-beza mendedahkan korelasi langsung antara beban kegagalan muktamad sistem jahitan berdiri dan jarak purlin. Keputusan eksperimen sejajar dengan aliran yang diperhatikan dalam simulasi berangka, menyediakan asas untuk reka bentuk dan pembinaan beban angin muktamad.

2. Kedap Air dan Kedap Udara: Perlindungan Dwi melalui Jahitan 360° dan Pengedap Pra-disuntik

Sistem bumbung jahitan berdiri memenuhi keperluan untuk kedap udara, kedap air dan rintangan daya angkat angin melalui penggunaan pengedap pra-disuntik penuh panjang dalam panel logam dan kunci jahitan 360°. Panel membentuk unit berterusan di sepanjang cerun tanpa sambungan atau sambungan skru terdedah, yang mengurangkan risiko kebocoran yang berkaitan dengan bumbung pengikat terdedah tradisional, seperti kakisan pada lubang pengikat dan degradasi pengedap.

Rawatan kilat diperlukan di semua persimpangan di mana panel bumbung bertemu dengan dinding fasad atau struktur yang menonjol melalui bumbung. Bahan pengedap digunakan pada sambungan pusingan. Ikatan selamat dengan pengedap silikon diperlukan pada pertindihan antara pangkal berkelip dan panel, manakala jalur pengedap buih digunakan di antara kelip atas dan panel, serta di antara trim tepi dan panel.

3. Pengembangan Terma dan Pengurusan Pengecutan: Sokongan Gelongsor dan Ubah Bentuk Terkawal

Pengembangan dan pengecutan haba bahan logam di bawah turun naik suhu yang ketara adalah fenomena fizikal yang wujud. Sambungan gelongsor antara panel bumbung jahitan berdiri dan penyokong tetapnya membolehkan panel mengembang dan mengecut dengan bebas di sepanjang cerun sebagai tindak balas kepada turun naik suhu, dengan itu menampung tekanan haba.

Walaupun panjang panel berprofil sebaiknya tidak melebihi 25 meter, titik kawalan ubah bentuk yang sesuai mesti diwujudkan untuk membimbing arah pengembangan dan penguncupan. Ini menghalang panel lengkok atau detasmen daripada penyambung sokongan. Ciri ini juga membolehkan penggunaan panjang panel tunggal sehingga 35 meter atau lebih, mengurangkan bilangan pertindihan melintang.

4. Aplikasi dalam Bumbung Melengkung Span Besar: Pengesahan melalui Projek Pusat Konvensyen dan Pameran Xiamen

Sistem panel bumbung jahitan berdiri FLEX-LOK 400 telah digunakan untuk bumbung logam melengkung rentang besar (99m dan 72m) projek Pusat Konvensyen dan Pameran Xiamen Fasa III. Sistem ini terdiri daripada purlin bergalvani berkekuatan tinggi, panel bumbung jahitan berdiri, dan dek lantai berstruktur. Ia telah terbukti menawarkan ketahanan terhadap daya angkat angin dan kakisan, serta prestasi kalis air dan penebat haba.

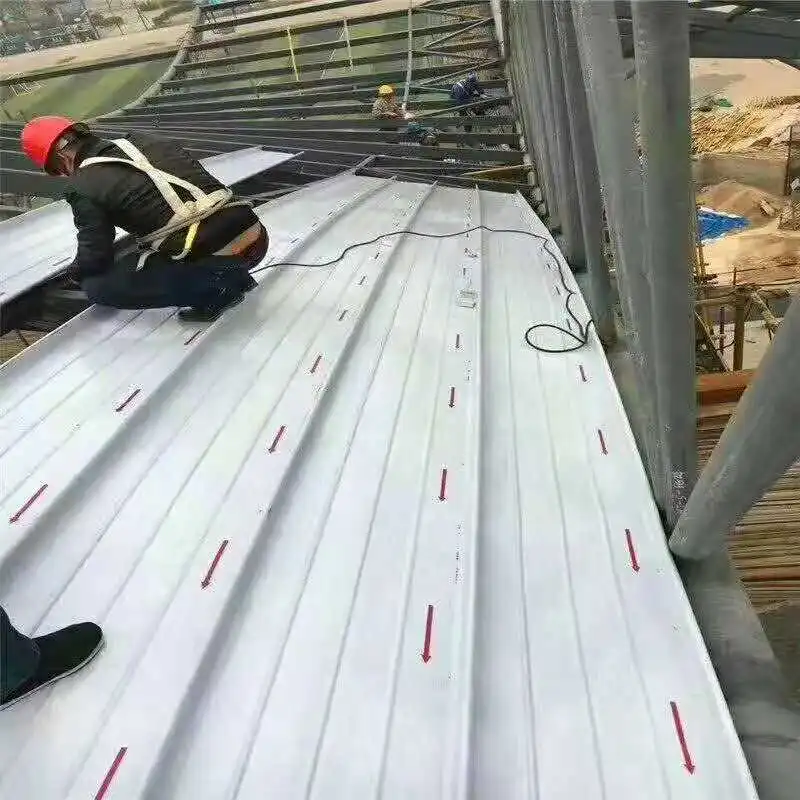

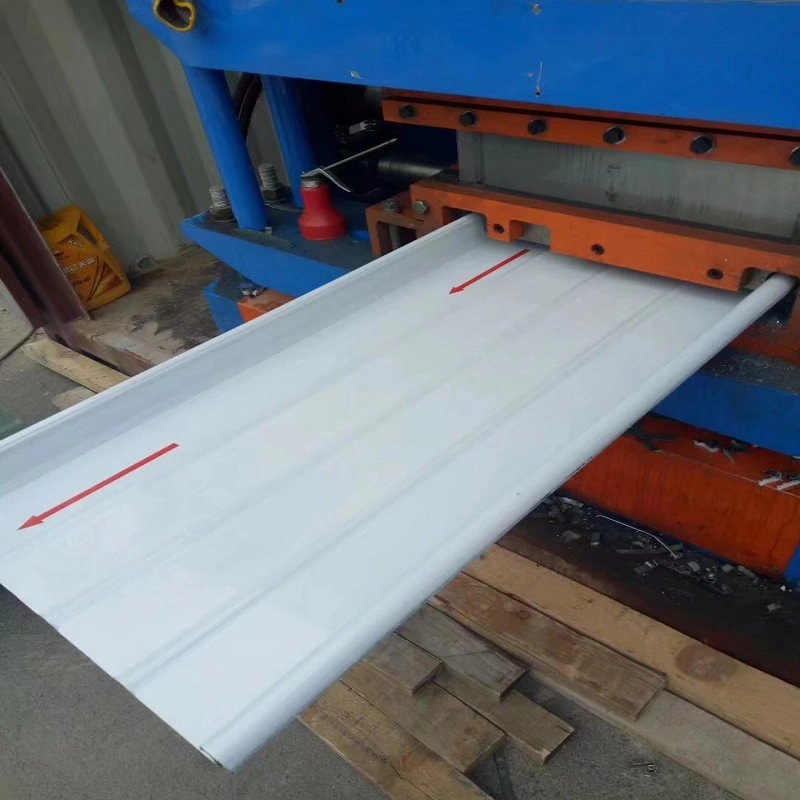

Semasa pembinaan, panel bumbung telah dibentuk di tapak, dan komponen dipasang dalam arah yang menghadap ke arah angin semasa. Keperluan kedudukan yang ketat telah dikuatkuasakan untuk pemasangan sambungan terperinci. Begitu juga, sistem bumbung aluminium-magnesium-mangan jahitan berdiri telah berjaya digunakan pada struktur keluli melengkung kompleks projek Dewan Pameran "Tetingkap ke Masa Depan" di Taihu Selatan.

5. Piawaian Pembinaan dan Pemasangan: Sokongan daripada Atlas dan Spesifikasi Standard Kebangsaan

Pembinaan dan pemasangan panel bumbung jahitan berdiri disokong oleh sistem piawaian. Selaras dengan spesifikasi teknikal JGJ 255-2012 (Spesifikasi Teknikal untuk Bumbung Siang dan Bumbung Logam), terdapat sisihan yang dibenarkan dengan jelas untuk kualiti pemasangan: sisihan 5–7 mm dalam kesesuaian komponen membujur berterusan (dengan ambang 35 meter) dan sisihan bumbung +20/+30 mm (dengan pegangan ambang 50 mm).

Atlas standard kebangsaan 24CJ113-1 (Butiran Seni Bina untuk Panel Logam (Bahagian I): Sistem Bumbung Logam Berdiri Jahitan 360° Jahitan) menyediakan lukisan pembinaan terperinci untuk semua titik sambungan, daripada penyambung panel ke longkang, jalur pencahayaan siang, ventilator dan konduktor perlindungan kilat.

Spesifikasi Terperinci Sepintas lalu

Parameter berikut adalah berdasarkan pengeluaran standard dan piawaian kebangsaan yang berkaitan. Penyesuaian tersedia untuk memenuhi keperluan projek tertentu.

Kekuatan Produk Teras

1. Kalis Air Struktur tanpa Lubang Pengikat.Tiada skru menembusi permukaan panel. Sambungan saling mengunci berjahit 360° digabungkan dengan pengedap pra-suntik berterusan mengurangkan risiko kebocoran yang berkaitan dengan lubang pengikat.

2. Rintangan Angin Boleh Disahkan dan Boleh Laras.Ujian daya angkat angin berskala penuh mengesahkan bahawa klip tetulang boleh meningkatkan kapasiti galas beban sebanyak 4.18 kali. Faktor seperti jarak purlin dan kapasiti beban penyambung secara langsung mempengaruhi prestasi rintangan angin bumbung.

3. Pengembangan dan Pengecutan Terma Suai Suai.Klip gelongsor membolehkan panel mengembang dan mengecut dengan bebas di sepanjang cerun. Titik kawalan pemandu ubah bentuk memastikan pergerakan berlaku ke arah yang dimaksudkan, menghalang lengkokan atau detasmen panel.

4. Pelbagai Pilihan Bahan.Aloi aluminium-magnesium-mangan (hayat perkhidmatan melebihi 50 tahun), keluli bersalut Al-Zn, dan keluli tahan karat tersedia untuk disesuaikan dengan pelbagai persekitaran yang menghakis dan keperluan projek.

5. Sokongan Piawaian Komprehensif.Reka bentuk, perincian struktur dan penerimaan pemasangan disokong oleh GB 50345, JGJ 255-2012, dan atlas standard kebangsaan 24CJ113-1.

Nota Pemilihan dan Pemasangan

Untuk reka bentuk tahan angin:Jarak purlin dan jenis klip memberi kesan ketara kepada kapasiti angkat angin. Pengiraan ujian atau kejuruteraan skala penuh harus digunakan untuk mengesahkan konfigurasi yang dipilih. Klip tetulang mungkin diperlukan di kawasan angin kencang.

Untuk aplikasi panel panjang:Jika panjang panel melebihi 25 m, masukkan titik kawalan ubah bentuk untuk membimbing pergerakan terma. Sahkan bahawa butiran klip gelongsor membenarkan julat pergerakan yang dijangkakan tanpa mengikat.

Untuk persekitaran yang menghakis:Pilih bahan asas mengikut keadaan pendedahan. Aloi Al-Mg-Mn dan keluli tahan karat sesuai untuk suasana pantai atau perindustrian. Sahkan keserasian salutan dengan faktor persekitaran setempat.

Semasa pemasangan:Panel biasanya berbentuk gulung di tapak atau di kilang. Pastikan proses jahitan dilakukan dengan peralatan yang ditentukur. Pasang panel dalam arah yang menghadap jauh dari angin semasa jika boleh. Periksa bahawa semua kelipan dan pengedap diletakkan dengan betul sebelum jahitan.

Tempat Panel Ini Digunakan

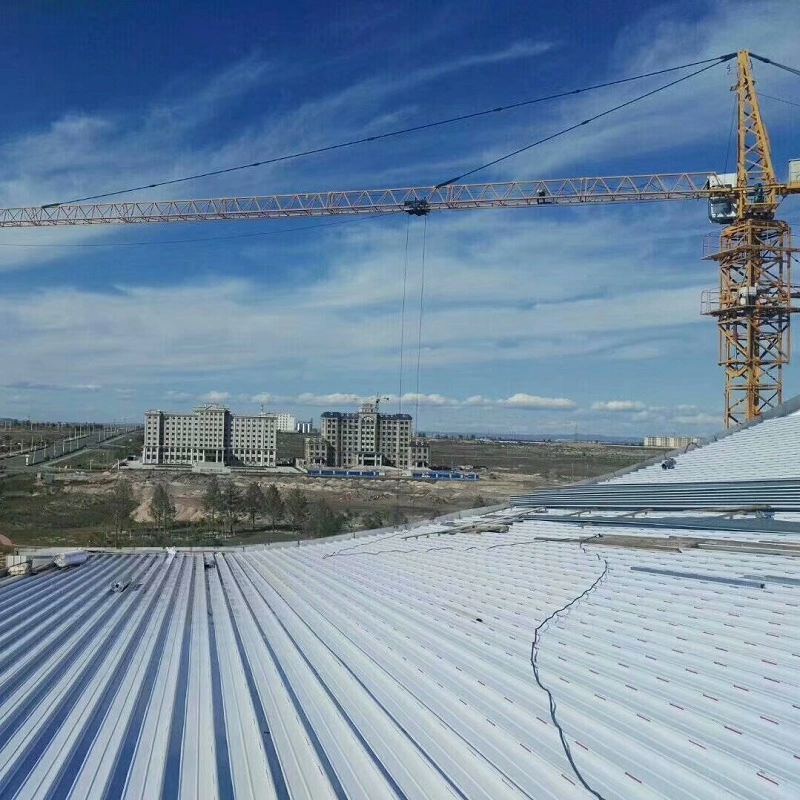

1.Sistem bumbung logam untuk hab pengangkutan yang besar seperti terminal lapangan terbang dan stesen kereta api berkelajuan tinggi.

2.Bumbung logam untuk bangunan awam yang luas termasuk stadium, pusat pameran dan teater.

3.Bumbung untuk struktur keluli bersilang besar melengkung atau berbentuk kompleks, dengan keupayaan melengkung dan lentur tersedia.

4.Bangunan di kawasan pesisir pantai, kawasan rawan taufan yang memerlukan penarafan rintangan angin yang tinggi, menggunakan langkah pengukuhan klip jika perlu.

Soalan Biasa Daripada Pembeli

1. Apakah perbezaan antara panel jahitan berdiri dan kepingan berprofil tetap skru konvensional?

Lembaran berprofil konvensional dipasang melalui permukaan panel dengan skru, mewujudkan titik penembusan yang boleh menjadi laluan bocor dari semasa ke semasa. Panel jahitan berdiri menggunakan klip tersembunyi dan sambungan jahitan mekanikal, jadi tiada pengikat terdedah. Ini mengurangkan risiko kemasukan air dan membolehkan pergerakan haba melalui sambungan gelongsor.

2. Bahan asas yang manakah harus saya pilih untuk projek pantai?

Untuk persekitaran pantai atau kakisan tinggi, aloi aluminium-magnesium-mangan atau keluli tahan karat biasanya disyorkan. Aloi Al-Mg-Mn menawarkan rintangan kakisan yang baik dan hayat perkhidmatan yang panjang, manakala keluli tahan karat memberikan kekuatan yang lebih tinggi untuk reka bentuk kalis angin. Keluli bersalut Al-Zn boleh digunakan dalam keadaan kurang agresif.

3. Bagaimanakah perincian klip gelongsor menampung perubahan suhu?

Panel dilekatkan pada struktur melalui klip yang membolehkan pergerakan sepanjang panel. Ini bermakna panel boleh mengembang dan mengecut tanpa mengenakan tekanan pada pengikat atau menyebabkan pengetinan minyak. Titik kawalan ubah bentuk mungkin diperlukan pada panel panjang untuk mengarahkan pergerakan dan mengelakkan lengkokan.

4. Bolehkah panel jahitan berdiri melengkung untuk bumbung seni bina?

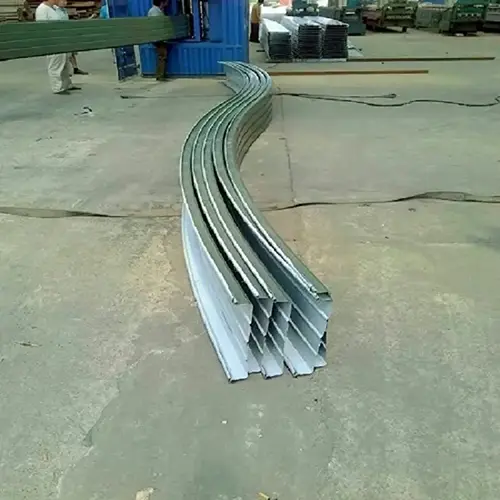

ya. Panel boleh dibentuk gulung dan kemudian melengkung mengikut bentuk bumbung cembung atau cekung. Projek seperti Pusat Konvensyen dan Pameran Xiamen telah menggunakan sistem jahitan berdiri untuk bumbung melengkung bersilang besar. Keupayaan melengkung khusus bergantung pada profil dan ketebalan bahan.

5. Apakah piawaian pemasangan dan kriteria penerimaan yang dikenakan?

JGJ 255-2012 menyediakan toleransi pemasangan, termasuk sisihan 5–7 mm untuk komponen longitudinal berterusan dan sisihan +20/+30 mm untuk cerun bumbung. Atlas standard kebangsaan 24CJ113-1 menyediakan lukisan sambungan terperinci. Keketatan air biasanya disahkan melalui pemeriksaan visual dan, jika perlu, dengan ujian hos atau kolam.
